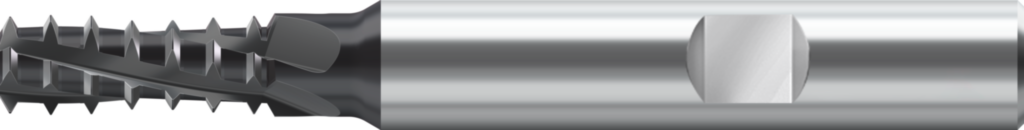

Freză de filetare cu mai multe rânduri TC620-M5-W5D-WB10TJ 8548024
Freză de filetare cu mai multe rânduri TC620 • Supreme • coadă DIN 6535 HB • metric • WB10TJ • ≤2xD • flute helix angle 15° • M 5 • Dc=3,9mm
| Producător | Walter Prototyp |
|---|
| Cod producător | TC620-M5-W5D-WB10TJ |
|---|
| Cod articol | 8548024 |
|---|
| EAN | 4063465934330 |
|---|
| Tip | Freză de filetare cu mai multe rânduri |
|---|
| Greutate netă | 0,021 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Avantaje
- Utilizare universală în diverse materiale
- Costuri reduse per filet datorită timpului de prelucrare scurt şi durabilităţii ridicate
- Fiabilitate ridicată şi manevrare mai simplă, deoarece corecţiile razei sunt extrem de rare
Domenii de aplicare (ISO)
| P – Oțel | Aplicație principală |
|---|
| M – Oțel inoxidabil | Aplicație principală |
|---|
| K – Fontă | Aplicație principală |
|---|
| N – Metale neferoase | Aplicație principală |
|---|
| S – Superaliaje și titan | Aplicație principală |
|---|
| O – Alte materiale | Aplicație secundară |
|---|
Date tehnice
| Adâncime maximă de aşchiere (Lc) | 10 mm |
|---|
| Diametru de tăiere (Dc) | 3,9 mm |
|---|
| Diametrul de îmbinare (d1) | 6 mm |
|---|
| Dimensiunea filetului (DN) | M 5 |
|---|
| Lungimea totală (l1) | 57 mm |
|---|
| Lungime maximă în consolă (l4) | 21 mm |
|---|
| Codificare sculă (Codificare) | TC620-M5-W5D-WB10TJ |
|---|
| Lungimea funcţională (l21) | 1,6 mm |
|---|
| Pasul filetului (P) | 0,8 mm |
|---|
| Numărul de dinţi (Z) | 3 |
|---|
| Diametru muchie aşchietoare 2 (A2) | 3,9 mm |
|---|
| Lungimea muchiei aşchietoare, max. (B2) | 10 mm |
|---|
| Lungime în consolă (B3) | 21 mm |
|---|
| Lungime utilă (B4) | 10 mm |
|---|
| Cantitate rezerve de reascuţire (B5) | 57 mm |
|---|
| Lungime funcţională (B71) | 39 mm |
|---|
| Coadă, pe partea maşinii (C11) | ZYL |
|---|
| Formă adaptor, pe partea maşinii (C12) | 10 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 1 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 60 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 6 mm |
|---|
| Diametru de prindere, pe partea maşinii, clasă de toleranţă ISO (C31) | h6 |
|---|
| Lungime coadă (C4) | 36 mm |
|---|
| Tip de freză (D11) | T |
|---|
| Tip de filet (D31) | M |
|---|
| Turaţie, maximă (D6) | 80000 1/min |
|---|
| Masă (greutate) (D7) | 0,021 kg |
|---|
| Unghi de degajare lateral (E2) | 3,5° |
|---|
| Sensul de aşchiere (F1) | R |
|---|
| Număr de muchii aşchietoare active, pe circumferinţă (F21) | 3 |
|---|
| Sens elice (F3) | R |
|---|
| Unghiul elicei (F4) | 15° |
|---|
| Codificare standard sort, utilizare principală (H11) | HC |
|---|
| Intrare agent de lubrifiere/răcire (H21) | 1 |
|---|
| Ieşire agent de lubrifiere/răcire (H22) | 1 |
|---|
| Denumire sort de la producător (H3) | WB10TJ |
|---|
| Execuţia sculei (H4) | H |
|---|
| Acoperire/suprafaţă (H5) | AlTiN |
|---|
| Standard (J1) | PWZ-NORM |
|---|
