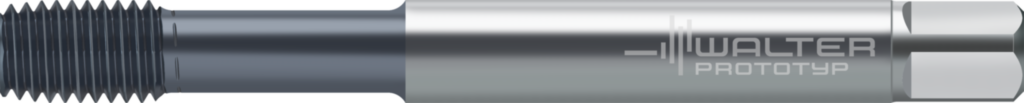

Tarozi de deformare din carbură metalică pentru maşini TC470-M3-C0-WG20EL 7726100
Tarozi de deformare din carbură metalică pentru maşini TC470 • Supreme • ≤3xD • M/6HX • DIN 2174° • adecvat pentru găuri înfundate • adecvat pentru găuri străpunse • WG20EL • M 3 • P=0,5mm
Producător
Walter Prototyp
Cod producător
TC470-M3-C0-WG20EL
Cod articol
7726100
EAN
4042446302511
Tip
Tarozi de deformare din carbură metalică pentru maşini
Greutate netă
0,009 kg
Disponibilitate
Unelte standard pe stoc
Avantaje
Costuri reduse per filet în cazul loturilor de dimensiuni mari
Cea mai mare durabilitate datorită substratului nou, geometriei inovatoare şi acoperirii nou dezvoltate
Cuplu redus datorită calităţii foarte înalte a suprafeţei
Pentru toate materialele pretabile la deformare din grupa ISO P
Domenii de aplicare (ISO)
P – Oțel
Aplicație principală
K – Fontă
Aplicație secundară
N – Metale neferoase
Aplicație secundară
Date tehnice
Diametrul de îmbinare (d1)
3,5 mm
Lungimea funcţională (l1)
56 mm
lungime pătrat de antrenare (l9)
6 mm
Lungime utilă (l3)
10 mm
Numărul de canale (N)
4
Codificare sculă (Codificare)
TC470-M3-C0-WG20EL
Premachined hole diameter (PHD)
2,8 mm
Tap chamfer length (TCL)
1,5 mm
Dimensiunea filetului (DN)
M 3
Lungimea firului (Lc)
10 mm
Pasul filetului (P)
0,5 mm
Lăţimea de prindere (Lăţimea de prindere)
2,7 mm
Tip de filet (A1)
M
Diametrul nominal al filetului, metric (A21)
3 mm
Codificare filet, exterior (A25)
M 3
Clasă de toleranţă a filetului (A5)
6HX
Diametru con de atac (A6)
2,79 mm
Diametrul gâtului (A9)
3,16 mm
Lungimea filetului (B1)
10 mm
Cantitate rezerve de reascuţire (B3)
59,15 mm
Lungimea conului de atac (B4)
1,5 mm
Coadă, pe partea maşinii (C11)
ZYL
Formă adaptor, pe partea maşinii (C12)
21
Variantă de adaptor, pe partea maşinii (C14)
0
Tip de preluare, pe partea maşinii (C15)
5
Mărime adaptor, pe partea maşinii (C2)
35
Diametru de prindere, pe partea maşinii (C3)
3,5 mm
Diametru de prindere, pe partea maşinii, clasă de toleranţă ISO (C31)
