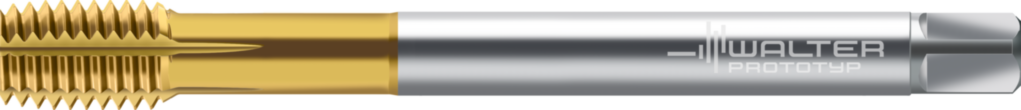

Tarozi de deformare din HSS-E pentru maşini TC440-M12-L6-WY80AD 7994918
Tarozi de deformare din HSS-E pentru maşini TC440 • Supreme • ≤3,5xD • M/6HX • DIN 2174° • adecvat pentru găuri înfundate • adecvat pentru găuri străpunse • WY80AD • M 12 • P=1,75mm
Producător
Walter Prototyp
Cod producător
TC440-M12-L6-WY80AD
Cod articol
7994918
EAN
4042446313999
Tip
Tarozi de deformare din HSS-E pentru maşini
Greutate netă
0,064 kg
Disponibilitate
Unelte standard pe stoc
Domenii de aplicare (ISO)
P – Oțel
Aplicație secundară
M – Oțel inoxidabil
Aplicație principală
N – Metale neferoase
Aplicație secundară
S – Superaliaje și titan
Aplicație secundară
Date tehnice
Diametrul de îmbinare (d1)
9 mm
Lungimea funcţională (l1)
110 mm
lungime pătrat de antrenare (l9)
10 mm
Lungime utilă (l3)
83 mm
Numărul de canale (N)
5
Codificare sculă (Codificare)
TC440-M12-L6-WY80AD
Premachined hole diameter (PHD)
11,2 mm
Tap chamfer length (TCL)
5,25 mm
Dimensiunea filetului (DN)
M 12
Lungimea firului (Lc)
16 mm
Pasul filetului (P)
1,75 mm
Lăţimea de prindere (Lăţimea de prindere)
7 mm
Tip de filet (A1)
M
Diametrul nominal al filetului, metric (A21)
12 mm
Codificare filet, exterior (A25)
M 12
Clasă de toleranţă a filetului (A5)
6HX
Diametru con de atac (A6)
11,04 mm
Lungimea filetului (B1)
16 mm
Cantitate rezerve de reascuţire (B3)
110 mm
Lungimea conului de atac (B4)
5,25 mm
Coadă, pe partea maşinii (C11)
ZYL
Formă adaptor, pe partea maşinii (C12)
21
Variantă de adaptor, pe partea maşinii (C14)
0
Tip de preluare, pe partea maşinii (C15)
5
Mărime adaptor, pe partea maşinii (C2)
90
Diametru de prindere, pe partea maşinii (C3)
9 mm
Diametru de prindere, pe partea maşinii, clasă de toleranţă ISO (C31)
