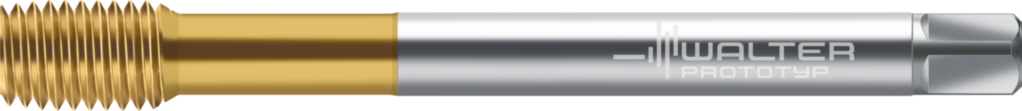

Tarozi de deformare din HSS-E pentru maşini TC440-M12-L1-WY80AD 7994923
Tarozi de deformare din HSS-E pentru maşini TC440 • Supreme • ≤3,5xD • M/6HX • DIN 2174° • adecvat pentru găuri înfundate • WY80AD • M 12 • P=1,75mm
| Producător | Walter Prototyp |
|---|
| Cod producător | TC440-M12-L1-WY80AD |
|---|
| Cod articol | 7994923 |
|---|
| EAN | 4042446314040 |
|---|
| Tip | Tarozi de deformare din HSS-E pentru maşini |
|---|
| Greutate netă | 0,058 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Domenii de aplicare (ISO)
| P – Oțel | Aplicație secundară |
|---|
| M – Oțel inoxidabil | Aplicație principală |
|---|
| N – Metale neferoase | Aplicație secundară |
|---|
| S – Superaliaje și titan | Aplicație secundară |
|---|
Date tehnice
| Diametrul de îmbinare (d1) | 9 mm |
|---|
| Lungimea funcţională (l1) | 110 mm |
|---|
| lungime pătrat de antrenare (l9) | 10 mm |
|---|
| Lungime utilă (l3) | 83 mm |
|---|
| Numărul de canale (N) | 5 |
|---|
| Codificare sculă (Codificare) | TC440-M12-L1-WY80AD |
|---|
| Premachined hole diameter (PHD) | 11,2 mm |
|---|
| Tap chamfer length (TCL) | 5,25 mm |
|---|
| Dimensiunea filetului (DN) | M 12 |
|---|
| Lungimea firului (Lc) | 16 mm |
|---|
| Pasul filetului (P) | 1,75 mm |
|---|
| Lăţimea de prindere (Lăţimea de prindere) | 7 mm |
|---|
| Tip de filet (A1) | M |
|---|
| Diametrul nominal al filetului, metric (A21) | 12 mm |
|---|
| Codificare filet, exterior (A25) | M 12 |
|---|
| Clasă de toleranţă a filetului (A5) | 6HX |
|---|
| Diametru con de atac (A6) | 11,04 mm |
|---|
| Lungimea filetului (B1) | 16 mm |
|---|
| Cantitate rezerve de reascuţire (B3) | 110 mm |
|---|
| Lungimea conului de atac (B4) | 5,25 mm |
|---|
| Coadă, pe partea maşinii (C11) | ZYL |
|---|
| Formă adaptor, pe partea maşinii (C12) | 21 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 1 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 90 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 9 mm |
|---|
| Diametru de prindere, pe partea maşinii, clasă de toleranţă ISO (C31) | h9 |
|---|
| Lungime coadă (C4) | 30 mm |
|---|
| Număr de muchii aşchietoare (D1) | 5 |
|---|
| Masă (greutate) (D7) | 0,058 kg |
|---|
| Sensul de aşchiere (F1) | R |
|---|
| Tipul de sculă (G21) | 4 |
|---|
| Formă de con de atac (G3) | C |
|---|
| Intrare agent de lubrifiere/răcire (H21) | 1 |
|---|
| Ieşire agent de lubrifiere/răcire (H22) | 1 |
|---|
| Denumire sort de la producător (H3) | WY80AD |
|---|
| Execuţia sculei (H4) | S |
|---|
| Acoperire/suprafaţă (H5) | TIN |
|---|
| Standard (J1) | DIN 2174 |
|---|
| Număr articol (J21) | TC440-M12-L1-WY80AD |
|---|
