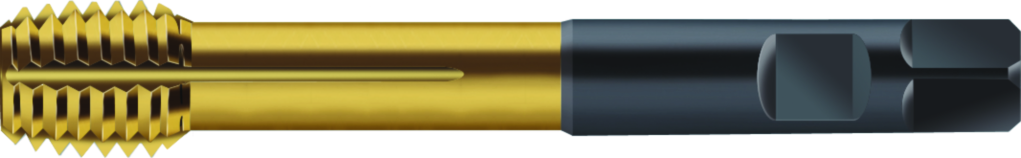

Tarozi de deformare din HSS-E pentru maşini S2066305-M12 5101735
Tarozi de deformare din HSS-E pentru maşini • Protodyn ® S Synchrospeed • ≤3,5xD • M/6HX • ~DIN 2174° • adecvat pentru găuri înfundate • adecvat pentru găuri străpunse • TIN • M 12 • P=1,75mm
Producător
Walter Prototyp
Cod producător
S2066305-M12
Cod articol
5101735
EAN
4042446131159
Tip
Tarozi de deformare din HSS-E pentru maşini
Greutate netă
0,090 kg
Disponibilitate
Unelte standard pe stoc
Domenii de aplicare (ISO)
P – Oțel
Aplicație principală
M – Oțel inoxidabil
Aplicație principală
N – Metale neferoase
Aplicație principală
S – Superaliaje și titan
Aplicație secundară
Date tehnice
Diametrul de îmbinare (d1)
12 mm
Lungimea funcţională (l1)
110 mm
lungime pătrat de antrenare (l9)
12 mm
Lungime utilă (l3)
42 mm
Numărul de canale (N)
5
Codificare sculă (Codificare)
S2066305-M12
Premachined hole diameter (PHD)
11,2 mm
Tap chamfer length (TCL)
6,13 mm
Dimensiunea filetului (DN)
M 12
Lungimea firului (Lc)
11 mm
Pasul filetului (P)
1,75 mm
Lăţimea de prindere (Lăţimea de prindere)
9 mm
Tip de filet (A1)
M
Diametrul nominal al filetului, metric (A21)
12 mm
Codificare filet, exterior (A25)
M 12
Clasă de toleranţă a filetului (A5)
6HX
Diametru con de atac (A6)
11,04 mm
Diametrul gâtului (A9)
9,66 mm
Lungimea filetului (B1)
10,5 mm
Cantitate rezerve de reascuţire (B3)
111,92 mm
Lungimea conului de atac (B4)
6,13 mm
Coadă, pe partea maşinii (C11)
ZYL
Formă adaptor, pe partea maşinii (C12)
21
Variantă de adaptor, pe partea maşinii (C14)
0
Tip de preluare, pe partea maşinii (C15)
5
Mărime adaptor, pe partea maşinii (C2)
120
Diametru de prindere, pe partea maşinii (C3)
12 mm
Diametru de prindere, pe partea maşinii, clasă de toleranţă ISO (C31)
