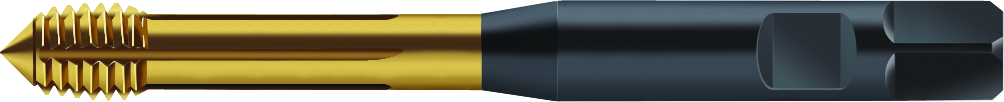

Tarozi de deformare din HSS-E pentru maşini S2061305-M8 5101724
Tarozi de deformare din HSS-E pentru maşini • Protodyn ® S Synchrospeed • ≤3,5xD • M/6HX • ~DIN 2174° • adecvat pentru găuri înfundate • adecvat pentru găuri străpunse • TIN • M 8 • P=1,25mm
Producător
Walter Prototyp
Cod producător
S2061305-M8
Cod articol
5101724
EAN
4042446131074
Tip
Tarozi de deformare din HSS-E pentru maşini
Greutate netă
0,035 kg
Disponibilitate
Unelte standard pe stoc
Domenii de aplicare (ISO)
P – Oțel
Aplicație principală
M – Oțel inoxidabil
Aplicație principală
N – Metale neferoase
Aplicație principală
S – Superaliaje și titan
Aplicație secundară
Date tehnice
Diametrul de îmbinare (d1)
8 mm
Lungimea funcţională (l1)
90 mm
lungime pătrat de antrenare (l9)
9 mm
Lungime utilă (l3)
35 mm
Numărul de canale (N)
5
Codificare sculă (Codificare)
S2061305-M8
Premachined hole diameter (PHD)
7,4 mm
Tap chamfer length (TCL)
4,38 mm
Dimensiunea filetului (DN)
M 8
Lungimea firului (Lc)
8 mm
Pasul filetului (P)
1,25 mm
Lăţimea de prindere (Lăţimea de prindere)
6,2 mm
Tip de filet (A1)
M
Diametrul nominal al filetului, metric (A21)
8 mm
Codificare filet, exterior (A25)
M 8
Clasă de toleranţă a filetului (A5)
6HX
Diametru con de atac (A6)
7,31 mm
Diametrul gâtului (A9)
6,35 mm
Lungimea filetului (B1)
7,5 mm
Cantitate rezerve de reascuţire (B3)
93,69 mm
Lungimea conului de atac (B4)
4,38 mm
Coadă, pe partea maşinii (C11)
ZYL
Formă adaptor, pe partea maşinii (C12)
21
Variantă de adaptor, pe partea maşinii (C14)
0
Tip de preluare, pe partea maşinii (C15)
5
Mărime adaptor, pe partea maşinii (C2)
80
Diametru de prindere, pe partea maşinii (C3)
8 mm
Diametru de prindere, pe partea maşinii, clasă de toleranţă ISO (C31)
