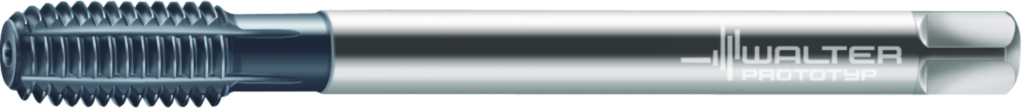

Tarozi de deformare din HSS-E pentru maşini D7066706-M12 5201827
Tarozi de deformare din HSS-E pentru maşini • Protodyn ® SF • ≤3,5xD • M/6HX • DIN 2174° • adecvat pentru găuri înfundate • adecvat pentru găuri străpunse • TICN • M 12 • P=1,75mm
Producător
Walter Prototyp
Cod producător
D7066706-M12
Cod articol
5201827
EAN
4042446160241
Tip
Tarozi de deformare din HSS-E pentru maşini
Greutate netă
0,066 kg
Disponibilitate
Unelte standard pe stoc
Domenii de aplicare (ISO)
P – Oțel
Aplicație principală
M – Oțel inoxidabil
Aplicație principală
N – Metale neferoase
Aplicație principală
S – Superaliaje și titan
Aplicație secundară
Date tehnice
Diametrul de îmbinare (d1)
9 mm
Lungimea funcţională (l1)
110 mm
lungime pătrat de antrenare (l9)
10 mm
Lungime utilă (l3)
83 mm
Numărul de canale (N)
5
Codificare sculă (Codificare)
D7066706-M12
Premachined hole diameter (PHD)
11,2 mm
Tap chamfer length (TCL)
6,598 mm
Dimensiunea filetului (DN)
M 12
Lungimea firului (Lc)
23 mm
Pasul filetului (P)
1,75 mm
Lăţimea de prindere (Lăţimea de prindere)
7 mm
Tip de filet (A1)
M
Diametrul nominal al filetului, metric (A21)
12 mm
Codificare filet, exterior (A25)
M 12
Clasă de toleranţă a filetului (A5)
6HX
Diametru con de atac (A6)
10,07 mm
Lungimea filetului (B1)
23 mm
Cantitate rezerve de reascuţire (B3)
110 mm
Lungimea conului de atac (B4)
6,598 mm
Coadă, pe partea maşinii (C11)
ZYL
Formă adaptor, pe partea maşinii (C12)
21
Variantă de adaptor, pe partea maşinii (C14)
0
Tip de preluare, pe partea maşinii (C15)
5
Mărime adaptor, pe partea maşinii (C2)
90
Diametru de prindere, pe partea maşinii (C3)
9 mm
Diametru de prindere, pe partea maşinii, clasă de toleranţă ISO (C31)
