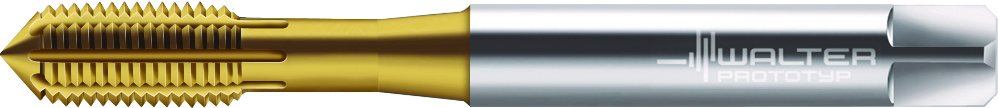

Tarozi de deformare din HSS-E pentru maşini AP2261705-UNC6 5934579
Tarozi de deformare din HSS-E pentru maşini • Protodyn ® S Plus • n/a • ≤3,5xD • UNC/2B • ANSI B94.9° • adecvat pentru găuri înfundate • adecvat pentru găuri străpunse • TIN • UNC #6-32 • P=32
Producător
Walter Prototyp
Cod producător
AP2261705-UNC6
Cod articol
5934579
EAN
4042446203085
Tip
Tarozi de deformare din HSS-E pentru maşini
Greutate netă
0,006 kg
Disponibilitate
PL da, catalog nu
Domenii de aplicare (ISO)
P – Oțel
Aplicație principală
M – Oțel inoxidabil
Aplicație principală
N – Metale neferoase
Aplicație principală
S – Superaliaje și titan
Aplicație secundară
Date tehnice
Diametrul de îmbinare (d1)
0,141 inch
Lungimea funcţională (l1)
2 inch
lungime pătrat de antrenare (l9)
0,19 inch
Numărul de canale (N)
4
Codificare sculă (Codificare)
AP2261705-UNC6
Premachined hole diameter (PHD)
0,124 inch
Tap chamfer length (TCL)
0,113 inch
Lungimea firului (Lc)
0,512 inch
Lăţimea de prindere (Lăţimea de prindere)
0,11 inch
Tip de filet (A1)
UNC
Diametrul nominal al filetului, metric (A21)
3,505 mm
Diametrul nominal al filetului, inch (A22)
0,138 inch
Număr de filete (A23)
6
Codificare filet, exterior (A25)
UNC #6-32
Număr de spire de filet per inch (A4)
32
Clasă de toleranţă a filetului (A5)
2B
Diametru con de atac (A6)
3,18 mm
Lungimea filetului (B1)
13 mm
Lungime utilă (B2)
13 mm
Cantitate rezerve de reascuţire (B3)
52,41 mm
Lungimea conului de atac (B4)
2,88 mm
Coadă, pe partea maşinii (C11)
ZYL
Formă adaptor, pe partea maşinii (C12)
21
Variantă de adaptor, pe partea maşinii (C14)
2
Tip de preluare, pe partea maşinii (C15)
5
Mărime adaptor, pe partea maşinii (C2)
141
Diametru de prindere, pe partea maşinii (C3)
3,581 mm
Diametru de prindere, pe partea maşinii, clasă de toleranţă ISO (C31)
