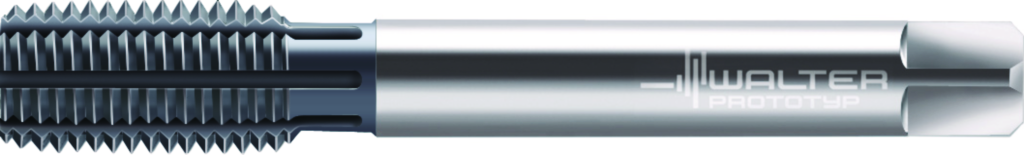

Tarozi de deformare din HSS-E-PM pentru maşini TC430-M12-L6-WW60EL 7427796
Tarozi de deformare din HSS-E-PM pentru maşini TC430 • Supreme • ≤3,5xD • M/6HX • DIN 2174° • adecvat pentru găuri înfundate • adecvat pentru găuri străpunse • WW60EL • M 12 • P=1,75mm
Producător
Walter Prototyp
Cod producător
TC430-M12-L6-WW60EL
Cod articol
7427796
EAN
4042446291631
Tip
Tarozi de deformare din HSS-E-PM pentru maşini
Greutate netă
0,055 kg
Disponibilitate
Unelte standard pe stoc
Avantaje
Cea mai mare durabilitate în ISO P
Fără formare de aşchii, întretăieri, suprafeţe optimizate
Design stabil al sculei care minimizează riscul de rupere
Rezistenţă mare a filetului deformat plastic
Domenii de aplicare (ISO)
P – Oțel
Aplicație principală
M – Oțel inoxidabil
Aplicație secundară
K – Fontă
Aplicație secundară
N – Metale neferoase
Aplicație secundară
Date tehnice
Diametrul de îmbinare (d1)
9 mm
Lungimea funcţională (l1)
110 mm
lungime pătrat de antrenare (l9)
10 mm
Lungime utilă (l3)
83 mm
Numărul de canale (N)
8
Codificare sculă (Codificare)
TC430-M12-L6-WW60EL
Premachined hole diameter (PHD)
11,2 mm
Tap chamfer length (TCL)
5,25 mm
Dimensiunea filetului (DN)
M 12
Lungimea firului (Lc)
16 mm
Pasul filetului (P)
1,75 mm
Lăţimea de prindere (Lăţimea de prindere)
7 mm
Tip de filet (A1)
M
Diametrul nominal al filetului, metric (A21)
12 mm
Codificare filet, exterior (A25)
M 12
Clasă de toleranţă a filetului (A5)
6HX
Diametru con de atac (A6)
11,28 mm
Lungimea filetului (B1)
16 mm
Cantitate rezerve de reascuţire (B3)
110 mm
Lungimea conului de atac (B4)
5,25 mm
Coadă, pe partea maşinii (C11)
ZYL
Formă adaptor, pe partea maşinii (C12)
21
Variantă de adaptor, pe partea maşinii (C14)
0
Tip de preluare, pe partea maşinii (C15)
5
Mărime adaptor, pe partea maşinii (C2)
90
Diametru de prindere, pe partea maşinii (C3)
9 mm
Diametru de prindere, pe partea maşinii, clasă de toleranţă ISO (C31)
