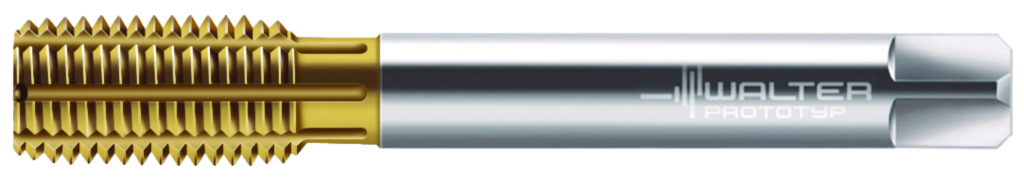

Tarozi de deformare din HSS-E-PM pentru maşini TC420.UNF9/16-L2-WW60AD 7732961
Tarozi de deformare din HSS-E-PM pentru maşini TC420 • Supreme • ≤3,5xD • UNF/2BX • DIN/ANSI° • adecvat pentru găuri înfundate • adecvat pentru găuri străpunse • WW60AD • UNF 9/16-18 • P=18
| Producător | Walter Prototyp |
|---|
| Cod producător | TC420.UNF9/16-L2-WW60AD |
|---|
| Cod articol | 7732961 |
|---|
| EAN | 4042446302894 |
|---|
| Tip | Tarozi de deformare din HSS-E-PM pentru maşini |
|---|
| Greutate netă | 0,074 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Avantaje
- Utilizare universală
- Cuplu cu până la 30% mai redus
- Sunt posibile viteze mari de aşchiere
- Suprafeţe mai bune decât în cazul filetării
Domenii de aplicare (ISO)
| P – Oțel | Aplicație principală |
|---|
| M – Oțel inoxidabil | Aplicație secundară |
|---|
| K – Fontă | Aplicație secundară |
|---|
| N – Metale neferoase | Aplicație principală |
|---|
| S – Superaliaje și titan | Aplicație secundară |
|---|
Date tehnice
| Diametrul de îmbinare (d1) | 0,429 inch |
|---|
| Lungimea funcţională (l1) | 3,937 inch |
|---|
| lungime pătrat de antrenare (l9) | 0,5 inch |
|---|
| Lungime utilă (l3) | 2,768 inch |
|---|
| Numărul de canale (N) | 6 |
|---|
| Codificare sculă (Codificare) | TC420.UNF9/16-L2-WW60AD |
|---|
| Premachined hole diameter (PHD) | 0,539 inch |
|---|
| Tap chamfer length (TCL) | 0,167 inch |
|---|
| Dimensiunea filetului (DN-P) | 0,563 inch |
|---|
| Lungimea firului (Lc) | 0,591 inch |
|---|
| Lăţimea de prindere (Lăţimea de prindere) | 0,322 inch |
|---|
| Tip de filet (A1) | UNF |
|---|
| Diametrul nominal al filetului, metric (A21) | 14,288 mm |
|---|
| Diametrul nominal al filetului, inch (A22) | 0,5625 inch |
|---|
| Diametru nominal filet (ca valoare fracţională) (A24) | 9/16 inch |
|---|
| Codificare filet, exterior (A25) | UNF 9/16-18 |
|---|
| Număr de spire de filet per inch (A4) | 18 |
|---|
| Clasă de toleranţă a filetului (A5) | 2BX |
|---|
| Diametru con de atac (A6) | 13,69 mm |
|---|
| Lungimea filetului (B1) | 15 mm |
|---|
| Cantitate rezerve de reascuţire (B3) | 100 mm |
|---|
| Lungimea conului de atac (B4) | 4,23 mm |
|---|
| Coadă, pe partea maşinii (C11) | ZYL |
|---|
| Formă adaptor, pe partea maşinii (C12) | 21 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 3 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 429 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 10,897 mm |
|---|
| Diametru de prindere, pe partea maşinii, clasă de toleranţă ISO (C31) | h9 |
|---|
| Lungime coadă (C4) | 67 mm |
|---|
| Număr de muchii aşchietoare (D1) | 6 |
|---|
| Masă (greutate) (D7) | 0,074 kg |
|---|
| Sensul de aşchiere (F1) | R |
|---|
| Tipul de sculă (G21) | 4 |
|---|
| Formă de con de atac (G3) | C |
|---|
| Intrare agent de lubrifiere/răcire (H21) | 1 |
|---|
| Ieşire agent de lubrifiere/răcire (H22) | 2 |
|---|
| Denumire sort de la producător (H3) | WW60AD |
|---|
| Execuţia sculei (H4) | S |
|---|
| Acoperire/suprafaţă (H5) | TIN |
|---|
