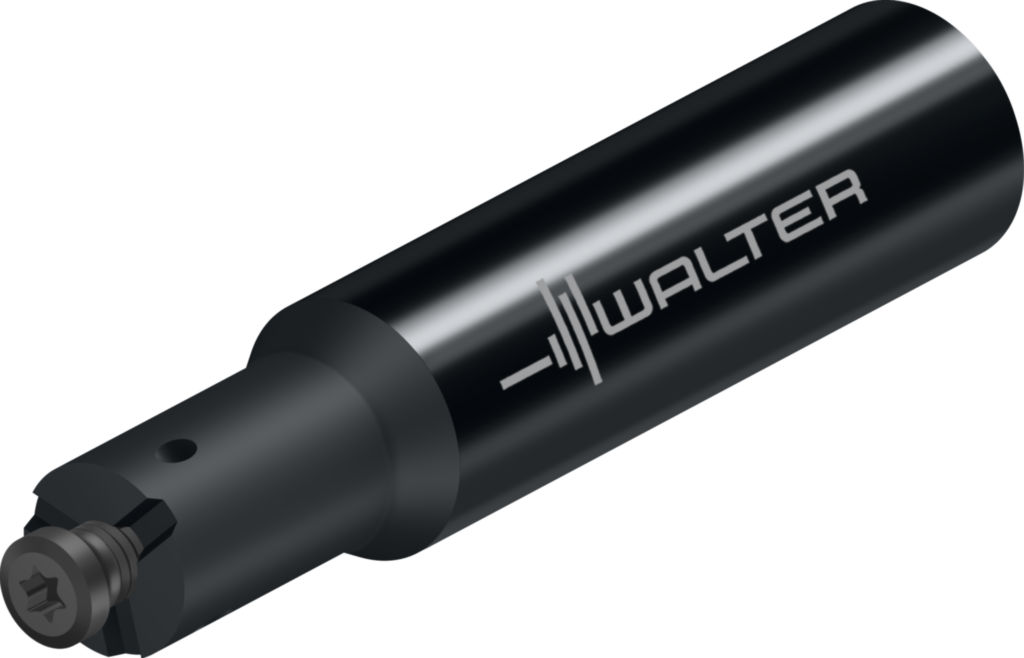

Suporturi modulare pentru capetele de frezare AB191.A19-F14-036 8539151
Suporturi modulare pentru capetele de frezare AB191 • inch • Tijă din oțel • pentru capete de frezare modulare • d1=3/4 • d11=14
| Producător | Walter |
|---|
| Cod producător | AB191.A19-F14-036 |
|---|
| Cod articol | 8539151 |
|---|
| EAN | 4063465887513 |
|---|
| Tip | Suporturi modulare pentru capetele de frezare |
|---|
| Greutate netă | 0,167 kg |
|---|
| Disponibilitate | Articolul nu este încă în stoc. |
|---|
Date tehnice
| Diametrul de îmbinare (d1) | 0,75 inch |
|---|
| Lungimea funcţională (l4) | 1,15 inch |
|---|
| Lungimea totală (l1) | 3,681 inch |
|---|
| Codificare sculă (Codificare) | AB191.A19-F14-036 |
|---|
| Turaţie maximă (RPMX) | 2400 r/min |
|---|
| Greutatea (Greutate) | 0,368 lbs |
|---|
| Diametrul corpului (A1) | 14 mm |
|---|
| Lungime diametru exterior 1 (B1) | 29,2 mm |
|---|
| Lungime în consolă (B3) | 42,5 mm |
|---|
| Cantitate rezerve de reascuţire (B4) | 93,5 mm |
|---|
| Lungime funcţională (B71) | 93,5 mm |
|---|
| Coadă, pe partea maşinii (C11) | ZYL |
|---|
| Formă adaptor, pe partea maşinii (C12) | 1 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 3 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 750 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 19,05 mm |
|---|
| Coadă, pe partea piesei (C51) | CMS |
|---|
| Formă adaptor, pe partea piesei (C52) | 10 |
|---|
| Variantă de adaptor, pe partea piesei (C54) | 9 |
|---|
| Tip de preluare, pe partea piesei (C55) | 5 |
|---|
| Mărime adaptor pe partea piesei (C6) | 140 |
|---|
| Turaţie, maximă (D6) | 2400 1/min |
|---|
| Masă (greutate) (D7) | 0,167 kg |
|---|
| Poziţie unghiulară, adaptor, pe partea piesei (E2) | 0° |
|---|
| Număr de găuri (G35) | 5 |
|---|
| Intrare agent de lubrifiere/răcire (H21) | 1 |
|---|
| Ieşire agent de lubrifiere/răcire (H22) | 2 |
|---|
| Număr articol (J21) | AB191.A19-F14-036 |
|---|
| Codificare produs (J22) | 8391 |
|---|
| Siglă companie (J3) | W |
|---|
| Codare loc de separare pe partea piesei (J4) | CMS10C0140**** |
|---|
| Codare loc de separare pe partea maşinii (J6) | ZYL01R7500$$$$ |
|---|
| Dispozitiv de stocare (J7) | 0 |
|---|
| Număr standard caracteristică (NSM) | DIN4000-89 |
|---|
