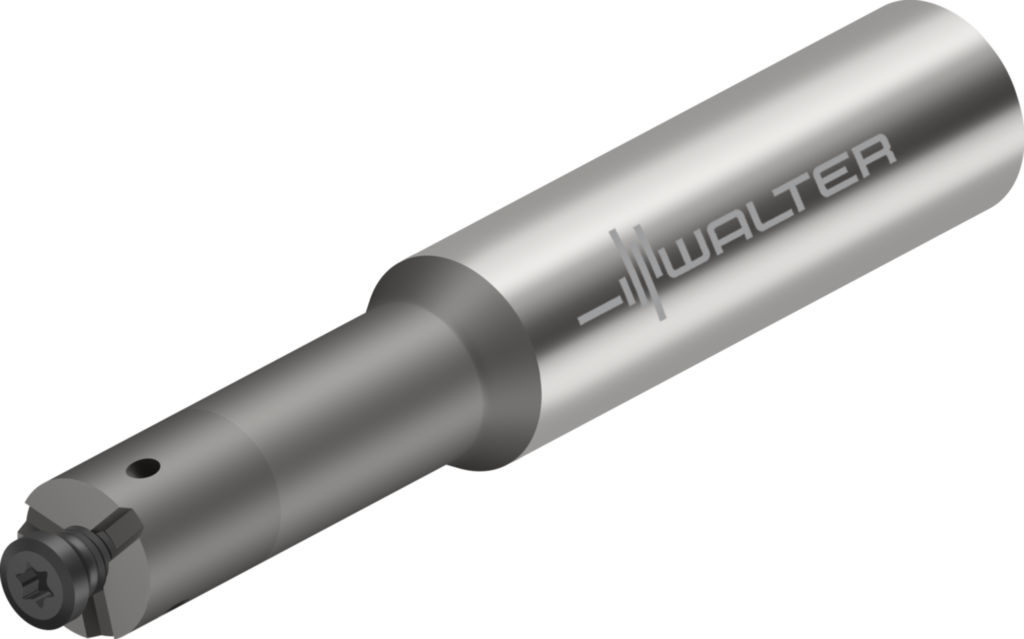

Suporturi modulare pentru capetele de frezare AB191.A13-F06-042-C 8539072
Suporturi modulare pentru capetele de frezare AB191 • inch • Coadă din carbură metalică • pentru capete de frezare modulare • d1=1/2 • d11=06
| Producător | Walter |
|---|
| Cod producător | AB191.A13-F06-042-C |
|---|
| Cod articol | 8539072 |
|---|
| EAN | 4063465886523 |
|---|
| Tip | Suporturi modulare pentru capetele de frezare |
|---|
| Greutate netă | 0,101 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Date tehnice
| Diametrul de îmbinare (d1) | 0,5 inch |
|---|
| Lungimea funcţională (l4) | 1,516 inch |
|---|
| Lungimea totală (l1) | 3,799 inch |
|---|
| Codificare sculă (Codificare) | AB191.A13-F06-042-C |
|---|
| Turaţie maximă (RPMX) | 9000 r/min |
|---|
| Greutatea (Greutate) | 0,223 lbs |
|---|
| Diametrul corpului (A1) | 6,05 mm |
|---|
| Lungime diametru exterior 1 (B1) | 38,5 mm |
|---|
| Lungime în consolă (B3) | 51,5 mm |
|---|
| Cantitate rezerve de reascuţire (B4) | 96,5 mm |
|---|
| Lungime funcţională (B71) | 96,5 mm |
|---|
| Coadă, pe partea maşinii (C11) | ZYL |
|---|
| Formă adaptor, pe partea maşinii (C12) | 1 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 3 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 500 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 12,7 mm |
|---|
| Diametru de prindere, pe partea maşinii, clasă de toleranţă ISO (C31) | h6 |
|---|
| Lungime coadă (C4) | 45 mm |
|---|
| Coadă, pe partea piesei (C51) | CMS |
|---|
| Formă adaptor, pe partea piesei (C52) | 10 |
|---|
| Variantă de adaptor, pe partea piesei (C54) | 9 |
|---|
| Tip de preluare, pe partea piesei (C55) | 5 |
|---|
| Mărime adaptor pe partea piesei (C6) | 60 |
|---|
| Diametru de prindere, minim/diametru nominal, pe partea piesei (C711) | h6 |
|---|
| Lungime de prindere, pe partea piesei (C81) | 45 mm |
|---|
| Turaţie, maximă (D6) | 9000 1/min |
|---|
| Masă (greutate) (D7) | 0,101 kg |
|---|
| Poziţie unghiulară, adaptor, pe partea piesei (E2) | 0° |
|---|
| Număr de găuri (G35) | 5 |
|---|
| Intrare agent de lubrifiere/răcire (H21) | 1 |
|---|
| Ieşire agent de lubrifiere/răcire (H22) | 2 |
|---|
| Număr articol (J21) | AB191.A13-F06-042-C |
|---|
| Codificare produs (J22) | 8391 |
|---|
| Siglă companie (J3) | W |
|---|
| Codare loc de separare pe partea piesei (J4) | CMS10C0060**** |
|---|
| Codare loc de separare pe partea maşinii (J6) | ZYL01R5000h$06 |
|---|
| Dispozitiv de stocare (J7) | 0 |
|---|
| Număr standard caracteristică (NSM) | DIN4000-89 |
|---|
