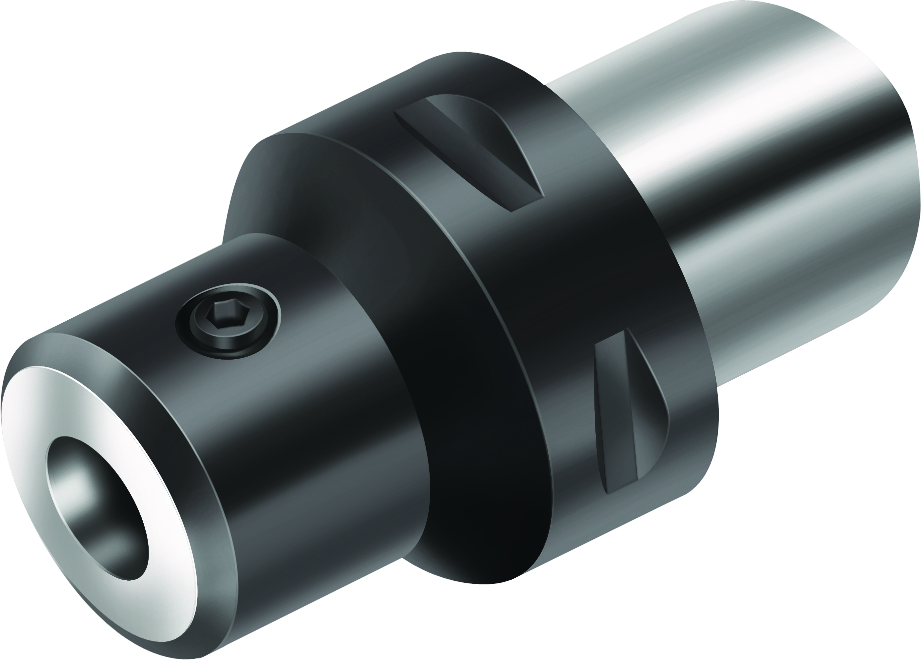

Sistem fixare pentru bare de alezat ISO C4-131-00040-10 5012452
Sistem fixare pentru bare de alezat ISO C.-131 • metric • Pentru bare de alezat cu suprafaţă de strângere • ISO 26623 • d1=C4 • d11=10
| Producător | Walter |
|---|
| Cod producător | C4-131-00040-10 |
|---|
| Cod articol | 5012452 |
|---|
| EAN | 0349996967 |
|---|
| Tip | Sistem fixare pentru bare de alezat ISO |
|---|
| Greutate netă | 0,400 kg |
|---|
| Disponibilitate | Nu mai există scule standard produse în serie. |
|---|
Date tehnice
| Lungimea funcţională (l4) | 40 mm |
|---|
| Codificare sculă (Codificare) | C4-131-00040-10 |
|---|
| Turaţie maximă (RPMX) | 39000 r/min |
|---|
| Greutatea (Greutate) | 0,4 kg |
|---|
| Codul dimensiunii de îmbinare (d1) | C4 |
|---|
| Diametrul corpului (A1) | 36 mm |
|---|
| Lungime diametru exterior 1 (B1) | 19 mm |
|---|
| Lungime în consolă (B3) | 40 mm |
|---|
| Cantitate rezerve de reascuţire (B4) | 64 mm |
|---|
| Lungime funcţională (B71) | 40 mm |
|---|
| Coadă, pe partea maşinii (C11) | CCS |
|---|
| Formă adaptor, pe partea maşinii (C12) | 1 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 9 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 400 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 40 mm |
|---|
| Lungime coadă (C4) | 24 mm |
|---|
| Coadă, pe partea piesei (C51) | ZYL |
|---|
| Formă adaptor, pe partea piesei (C52) | 22 |
|---|
| Variantă de adaptor, pe partea piesei (C54) | 1 |
|---|
| Tip de preluare, pe partea piesei (C55) | 5 |
|---|
| Mărime adaptor pe partea piesei (C6) | 100 |
|---|
| Diametru de prindere, pe partea piesei (C71) | 10 mm |
|---|
| Turaţie, maximă (D6) | 39000 1/min |
|---|
| Masă (greutate) (D7) | 0,4 kg |
|---|
| Poziţie unghiulară, adaptor, pe partea piesei (E2) | 0° |
|---|
| Intrare agent de lubrifiere/răcire (H21) | 1 |
|---|
| Ieşire agent de lubrifiere/răcire (H22) | 1 |
|---|
| Standard (J1) | ISO26623-1 |
|---|
| Număr articol (J21) | C4-131-00040-10 |
|---|
| Codificare produs (J22) | 236 |
|---|
| Siglă companie (J3) | W |
|---|
| Codare loc de separare pe partea piesei (J4) | ZYL22G1000**** |
|---|
| Codare loc de separare pe partea maşinii (J6) | CCS01C0400$$$$ |
|---|
| Dispozitiv de stocare (J7) | 0 |
|---|
| Număr standard caracteristică (NSM) | DIN4000-89 |
|---|
