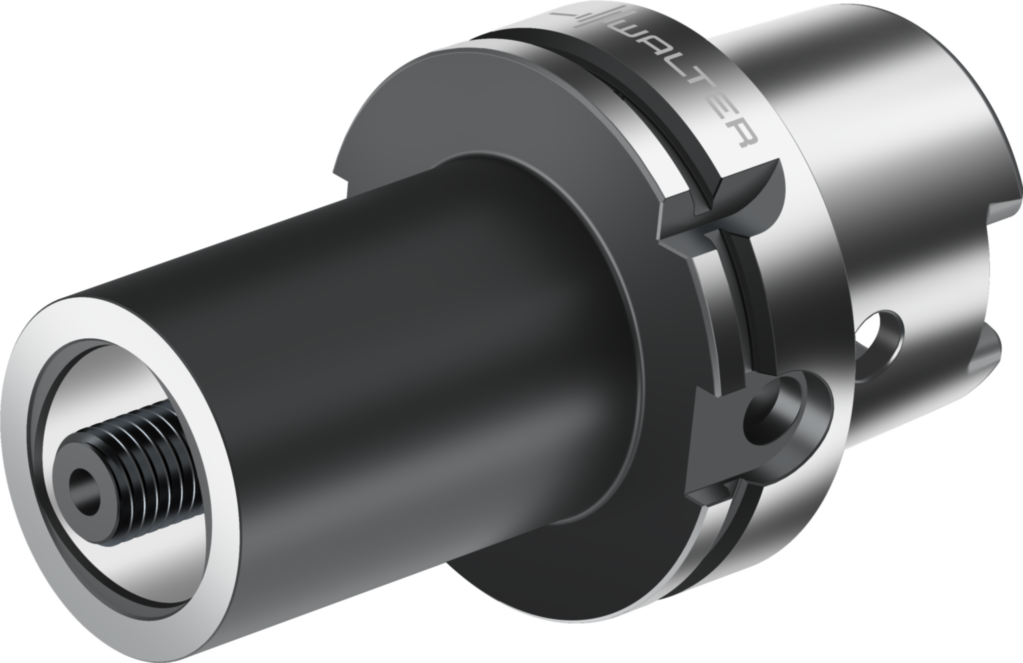

Master HSK DIN 69893-1 A HA06-C3-032-075 8463578
Master HSK DIN 69893-1 A AB584-HSK-MASTER • metric • d1=63 • d11=C3
| Producător | Walter |
|---|
| Cod producător | HA06-C3-032-075 |
|---|
| Cod articol | 8463578 |
|---|
| EAN | 4063465529840 |
|---|
| Tip | Master HSK DIN 69893-1 A |
|---|
| Greutate netă | 0,940 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Avantaje
- Poate fi utilizat pe toate tipurile de maşini (centre de prelucrare, strunguri etc.)
- Stabilitate, rigiditate şi flexibilitate combinate într-un singur sistem
- Fiabilitate ridicată datorită sistemului stabil
- Utilizare fără efort datorită echilibrării constructive din fabrică
Date tehnice
| Lungime utilă (l16) | 49 mm |
|---|
| Lungimea funcţională (l4) | 75 mm |
|---|
| Codificare sculă (Codificare) | HA06-C3-032-075 |
|---|
| Turaţie maximă (RPMX) | 20500 r/min |
|---|
| Greutatea (Greutate) | 0,94 kg |
|---|
| Codul dimensiunii de îmbinare (d1) | HSK-A63 |
|---|
| Diametrul corpului (A1) | 32 mm |
|---|
| Diametrul gulerului (A4) | 63 mm |
|---|
| Lungime diametru exterior 1 (B1) | 49 mm |
|---|
| Lungime în consolă (B3) | 75 mm |
|---|
| Cantitate rezerve de reascuţire (B4) | 107 mm |
|---|
| Lungime funcţională (B71) | 75 mm |
|---|
| Coadă, pe partea maşinii (C11) | HSK |
|---|
| Formă adaptor, pe partea maşinii (C12) | 1 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 9 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 630 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 63 mm |
|---|
| Lungime coadă (C4) | 32 mm |
|---|
| Coadă, pe partea piesei (C51) | CCS |
|---|
| Formă adaptor, pe partea piesei (C52) | 3 |
|---|
| Variantă de adaptor, pe partea piesei (C54) | 9 |
|---|
| Tip de preluare, pe partea piesei (C55) | 5 |
|---|
| Mărime adaptor pe partea piesei (C6) | 320 |
|---|
| Turaţie, maximă (D6) | 20500 1/min |
|---|
| Masă (greutate) (D7) | 0,94 kg |
|---|
| Poziţie unghiulară, adaptor, pe partea piesei (E2) | 0° |
|---|
| Număr de găuri (G35) | 1 |
|---|
| Intrare agent de lubrifiere/răcire (H21) | 1 |
|---|
| Ieşire agent de lubrifiere/răcire (H22) | 1 |
|---|
| Standard (J1) | ISO26623-2 |
|---|
| Număr standard sub formă de litere (J11) | A |
|---|
| Număr articol (J21) | HA06-C3-032-075 |
|---|
| Codificare produs (J22) | 8271 |
|---|
| Siglă companie (J3) | W |
|---|
| Codare loc de separare pe partea piesei (J4) | CCS03C0320**** |
|---|
| Codare loc de separare pe partea maşinii (J6) | HSK01C0630$$$$ |
|---|
| Dispozitiv de stocare (J7) | 0 |
|---|
| Număr standard caracteristică (NSM) | DIN4000-89 |
|---|
