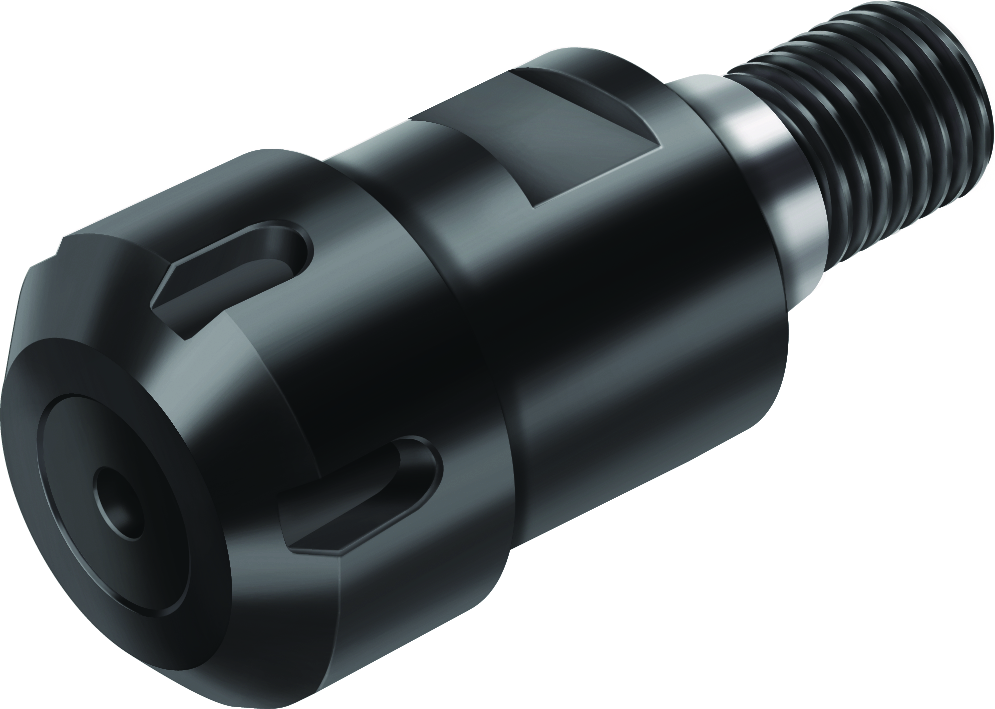

Mandrine de prindere ER AK300.T36.055.16 5193088
Mandrine de prindere ER AK300.T-IK • metric • Pentru bucşe elastice ER conform DIN 6499ISO15488 • d1=T36 • d11=ER25
| Producător | Walter |
|---|
| Cod producător | AK300.T36.055.16 |
|---|
| Cod articol | 5193088 |
|---|
| EAN | 0571362853 |
|---|
| Tip | Mandrine de prindere ER |
|---|
| Greutate netă | 0,406 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Date tehnice
| Diametrul corpului (d12) | 42 mm |
|---|
| Bucşe elastice (Bucşe elastice) | ER25 |
|---|
| Lungimea funcţională (l4) | 55 mm |
|---|
| Codificare sculă (Codificare) | AK300.T36.055.16 |
|---|
| Turaţie maximă (RPMX) | 40000 r/min |
|---|
| Greutatea (Greutate) | 0,41 kg |
|---|
| Codul dimensiunii de îmbinare (d1) | T36 |
|---|
| Diametrul gulerului (A4) | 36 mm |
|---|
| Diametru corp piuliţă de strângere (A5) | 42 mm |
|---|
| Lungime diametru exterior 1 (B1) | 55 mm |
|---|
| Lungime în consolă (B3) | 55 mm |
|---|
| Cantitate rezerve de reascuţire (B4) | 90 mm |
|---|
| Lungime funcţională (B71) | 38 mm |
|---|
| Coadă, pe partea maşinii (C11) | SAW |
|---|
| Formă adaptor, pe partea maşinii (C12) | 1 |
|---|
| Mărime nominală filet adaptor, pe partea maşinii (C13) | M20 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 9 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 360 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 36 mm |
|---|
| Coadă, pe partea piesei (C51) | SZD |
|---|
| Formă adaptor, pe partea piesei (C52) | 2 |
|---|
| Variantă de adaptor, pe partea piesei (C54) | 9 |
|---|
| Tip de preluare, pe partea piesei (C55) | 5 |
|---|
| Mărime adaptor pe partea piesei (C6) | 250 |
|---|
| Turaţie, maximă (D6) | 40000 1/min |
|---|
| Masă (greutate) (D7) | 0,406 kg |
|---|
| Poziţie unghiulară, adaptor, pe partea piesei (E2) | 0° |
|---|
| Număr de găuri (G35) | 1 |
|---|
| Intrare agent de lubrifiere/răcire (H21) | 1 |
|---|
| Ieşire agent de lubrifiere/răcire (H22) | 1 |
|---|
| Număr articol (J21) | AK300.T36.055.16 |
|---|
| Codificare produs (J22) | 8801 |
|---|
| Siglă companie (J3) | W |
|---|
| Codare loc de separare pe partea piesei (J4) | SZD02C0250**** |
|---|
| Codare loc de separare pe partea maşinii (J6) | SAW01C0360$$$$ |
|---|
| Dispozitiv de stocare (J7) | 0 |
|---|
| Număr standard caracteristică (NSM) | DIN4000-89 |
|---|
