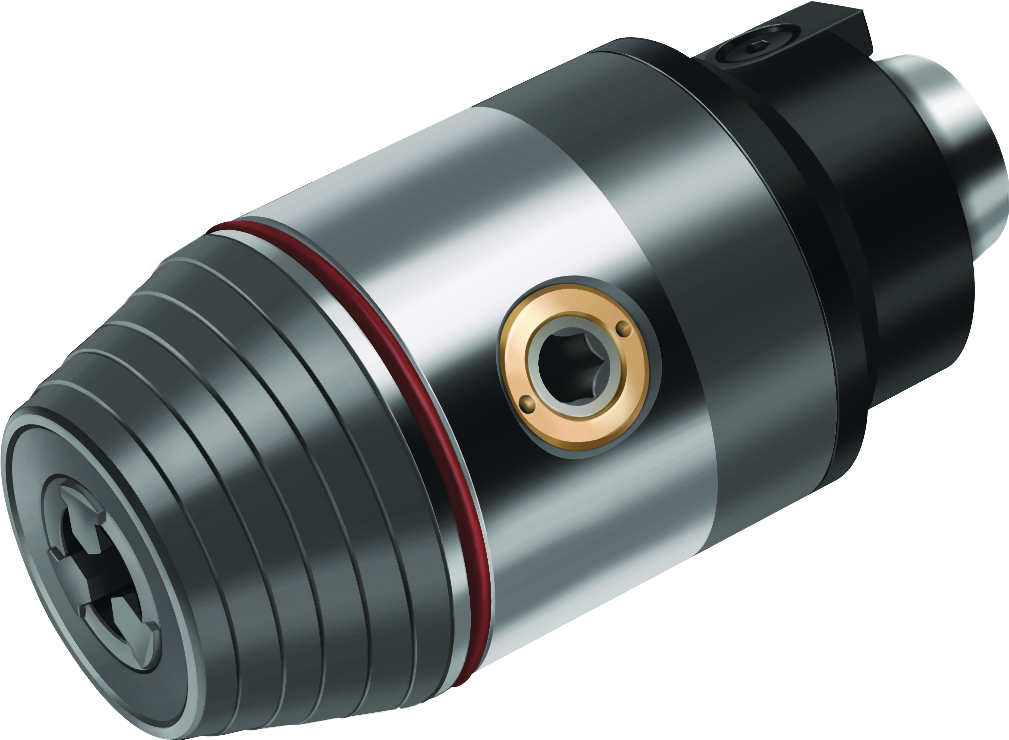

Mandrină mică de găurire A201M.0.50.092.13 5017272
Mandrină mică de găurire A201M • metric • Cu siguranţă de strângere • d1=50 • d11=1 - 13
| Producător | Walter |
|---|
| Cod producător | A201M.0.50.092.13 |
|---|
| Cod articol | 5017272 |
|---|
| EAN | 0424989854 |
|---|
| Tip | Mandrină mică de găurire |
|---|
| Greutate netă | 1,174 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Date tehnice
| Diametrul corpului (d12) | 36,5 mm |
|---|
| Lungimea funcţională (l4) | 92 mm |
|---|
| Codificare sculă (Codificare) | A201M.0.50.092.13 |
|---|
| Turaţie maximă (RPMX) | 30000 r/min |
|---|
| Greutatea (Greutate) | 1,17 kg |
|---|
| Codul dimensiunii de îmbinare (d1) | NCT 50 |
|---|
| Diametrul exterior 2 (A2) | 50 mm |
|---|
| Diametrul gulerului (A4) | 50 mm |
|---|
| Lungime diametru exterior 1 (B1) | 25 mm |
|---|
| Lungime diametru corp 2 (B2) | 92 mm |
|---|
| Lungime în consolă (B3) | 92 mm |
|---|
| Cantitate rezerve de reascuţire (B4) | 104 mm |
|---|
| Lungime funcţională (B71) | 92 mm |
|---|
| Coadă, pe partea maşinii (C11) | NCT |
|---|
| Formă adaptor, pe partea maşinii (C12) | 1 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 8 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 500 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 50 mm |
|---|
| Lungime coadă (C4) | 12 mm |
|---|
| Coadă, pe partea piesei (C51) | ZYL |
|---|
| Formă adaptor, pe partea piesei (C52) | 1 |
|---|
| Variantă de adaptor, pe partea piesei (C54) | 0 |
|---|
| Tip de preluare, pe partea piesei (C55) | 6 |
|---|
| Mărime adaptor pe partea piesei (C6) | 10 |
|---|
| Diametru de prindere, pe partea piesei (C71) | 1 mm |
|---|
| Diametru de prindere, max. (C72) | 13 mm |
|---|
| Turaţie, maximă (D6) | 30000 1/min |
|---|
| Masă (greutate) (D7) | 1,174 kg |
|---|
| Poziţie unghiulară, adaptor, pe partea piesei (E2) | 0° |
|---|
| Număr de găuri (G35) | 1 |
|---|
| Intrare agent de lubrifiere/răcire (H21) | 0 |
|---|
| Ieşire agent de lubrifiere/răcire (H22) | 0 |
|---|
| Număr articol (J21) | A201M.0.50.092.13 |
|---|
| Codificare produs (J22) | 455 |
|---|
| Siglă companie (J3) | W |
|---|
| Codare loc de separare pe partea piesei (J4) | ZYL01F1000****ZYL01G1300**** |
|---|
| Codare loc de separare pe partea maşinii (J6) | NCT01C0500$$$$ |
|---|
| Dispozitiv de stocare (J7) | 0 |
|---|
| Număr standard caracteristică (NSM) | DIN4000-89 |
|---|
