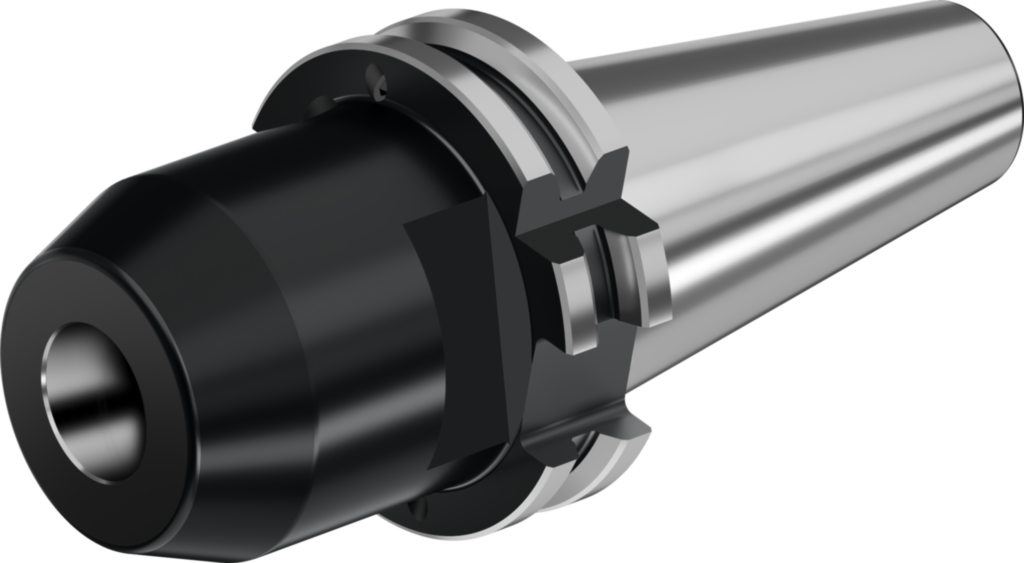

Mandrină hidraulică cu expansiune DIN 69871 AD/B AB016-S40-P20-065 8818542
Mandrină hidraulică cu expansiune DIN 69871 AD/B AB016-S • metric • d1=40 • d11=20
| Producător | Walter |
|---|
| Cod producător | AB016-S40-P20-065 |
|---|
| Cod articol | 8818542 |
|---|
| EAN | 4063467422750 |
|---|
| Tip | Mandrină hidraulică cu expansiune DIN 69871 AD/B |
|---|
| Greutate netă | 1,316 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Date tehnice
| Diametrul corpului (d14) | 38 mm |
|---|
| Bolţ de strângere, dimensiune filet (d13) | M16 |
|---|
| Diametrul de îmbinare (d11) | 20 mm |
|---|
| Lungime utilă (l16) | 45,5 mm |
|---|
| Lungimea funcţională (l4) | 64,5 mm |
|---|
| Adâncimea diametrului de prindere (l17) | 51 mm |
|---|
| Adâncimea min. a diametrului de prindere (l17 min) | 41 mm |
|---|
| Codificare sculă (Codificare) | AB016-S40-P20-065 |
|---|
| Turaţie maximă (RPMX) | 12000 r/min |
|---|
| Greutatea (Greutate) | 1,32 kg |
|---|
| Codul dimensiunii de îmbinare (d1) | SK40 |
|---|
| Diametrul exterior 2 (A2) | 49,25 mm |
|---|
| Diametrul gulerului (A4) | 63,55 mm |
|---|
| Lungime diametru exterior 1 (B1) | 13,5 mm |
|---|
| Lungime diametru corp 2 (B2) | 45,45 mm |
|---|
| Lungime în consolă (B3) | 64,5 mm |
|---|
| Cantitate rezerve de reascuţire (B4) | 132,75 mm |
|---|
| Lungime funcţională (B71) | 13,5 mm |
|---|
| Coadă, pe partea maşinii (C11) | SKG |
|---|
| Formă adaptor, pe partea maşinii (C12) | 17 |
|---|
| Mărime nominală filet adaptor, pe partea maşinii (C13) | M16 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 9 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 400 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 20 mm |
|---|
| Coadă, pe partea piesei (C51) | ZYL |
|---|
| Formă adaptor, pe partea piesei (C52) | 13 |
|---|
| Variantă de adaptor, pe partea piesei (C54) | 1 |
|---|
| Tip de preluare, pe partea piesei (C55) | 5 |
|---|
| Mărime adaptor pe partea piesei (C6) | 200 |
|---|
| Diametru de prindere, pe partea piesei (C71) | 20 mm |
|---|
| Lungime de prindere, pe partea piesei (C81) | 51 mm |
|---|
| Lungime de prindere, minimă (C82) | 41 mm |
|---|
| Turaţie, maximă (D6) | 12000 1/min |
|---|
| Masă (greutate) (D7) | 1,316 kg |
|---|
| Poziţie unghiulară, adaptor, pe partea piesei (E2) | 0° |
|---|
| Număr de găuri (G35) | 1 |
|---|
| Intrare agent de lubrifiere/răcire (H21) | 7 |
|---|
| Ieşire agent de lubrifiere/răcire (H22) | 1 |
|---|
| Standard (J1) | ISO7388-1 |
|---|
