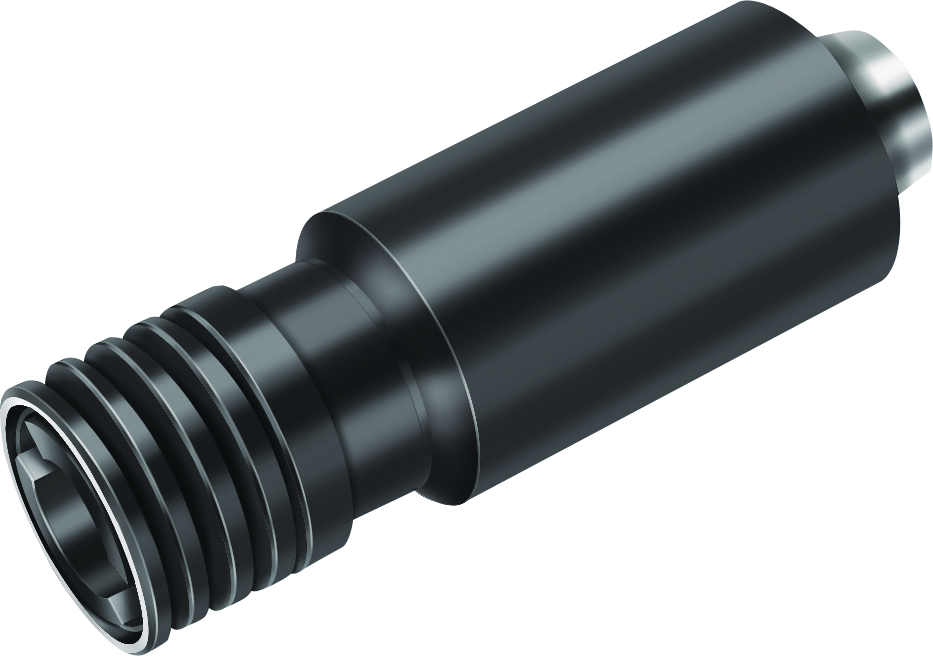

Mandrină cu schimbare rapidă pentru tarod A320M.0.50.136.31 5007587
Mandrină cu schimbare rapidă pentru tarod A320M • metric • d1=50mm • d11=31mm • for thread diameter size=M8-M20
| Producător | Walter |
|---|
| Cod producător | A320M.0.50.136.31 |
|---|
| Cod articol | 5007587 |
|---|
| EAN | 0197657854 |
|---|
| Tip | Mandrină cu schimbare rapidă pentru tarod |
|---|
| Greutate netă | 1,817 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Date tehnice
| Diametrul corpului (d12) | 53 mm |
|---|
| Dimensiune de utilizare (Dimensiune de utilizare) | 3 |
|---|
| Diametrul de montare (d11) | 31 mm |
|---|
| Pentru tarozi (Pentru tarozi) | M8-M20 |
|---|
| Lungimea maximă în consolă (l4) | 136 mm |
|---|
| Codificare sculă (Codificare) | A320M.0.50.136.31 |
|---|
| Turaţie maximă (RPMX) | 30000 r/min |
|---|
| Compensare pe lungime C (C) | 12,5 mm |
|---|
| Compensare pe lungime T (T) | 12,5 mm |
|---|
| Greutatea (Greutate) | 1,82 kg |
|---|
| Codul dimensiunii de îmbinare (d1) | NCT 50 |
|---|
| Diametrul gulerului (A4) | 50 mm |
|---|
| Diametru corp piuliţă de strângere (A5) | 53 mm |
|---|
| Lungime diametru exterior 1 (B1) | 136 mm |
|---|
| Lungime în consolă (B3) | 136 mm |
|---|
| Cantitate rezerve de reascuţire (B4) | 148 mm |
|---|
| Lungime funcţională (B71) | 136 mm |
|---|
| Coadă, pe partea maşinii (C11) | NCT |
|---|
| Formă adaptor, pe partea maşinii (C12) | 1 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 8 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 500 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 50 mm |
|---|
| Lungime coadă (C4) | 12 mm |
|---|
| Coadă, pe partea piesei (C51) | SWE |
|---|
| Formă adaptor, pe partea piesei (C52) | 0 |
|---|
| Variantă de adaptor, pe partea piesei (C54) | 8 |
|---|
| Tip de preluare, pe partea piesei (C55) | 5 |
|---|
| Mărime adaptor pe partea piesei (C6) | 310 |
|---|
| Turaţie, maximă (D6) | 30000 1/min |
|---|
| Masă (greutate) (D7) | 1,817 kg |
|---|
| Poziţie unghiulară, adaptor, pe partea piesei (E2) | 0° |
|---|
| Intrare agent de lubrifiere/răcire (H21) | 0 |
|---|
| Ieşire agent de lubrifiere/răcire (H22) | 0 |
|---|
| Număr articol (J21) | A320M.0.50.136.31 |
|---|
| Codificare produs (J22) | 227 |
|---|
| Siglă companie (J3) | W |
|---|
| Codare loc de separare pe partea piesei (J4) | SWE00C0310**** |
|---|
| Codare loc de separare pe partea maşinii (J6) | NCT01C0500$$$$ |
|---|
| Dispozitiv de stocare (J7) | 0 |
|---|
