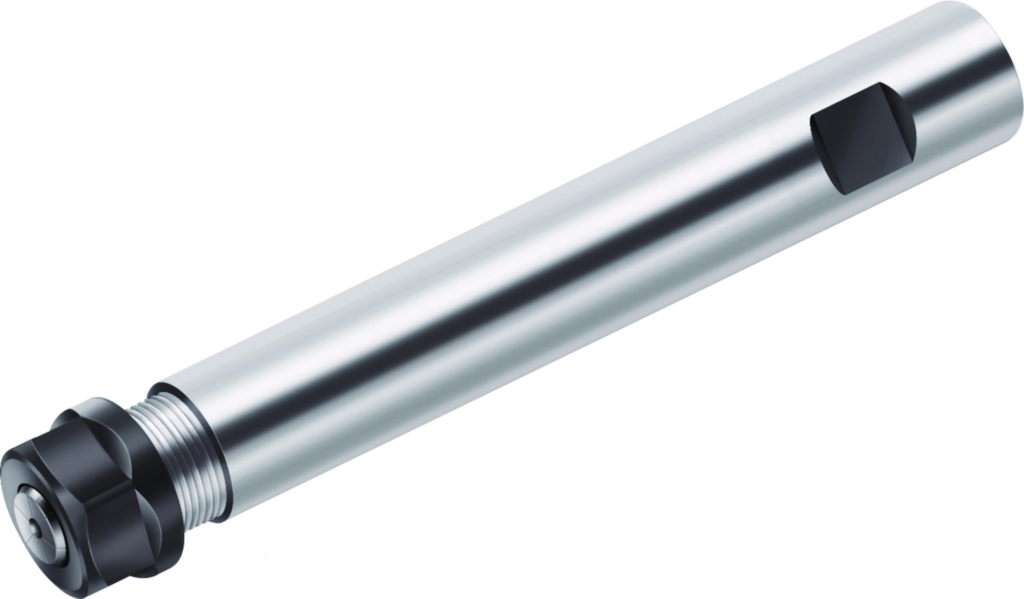

Mandrină cu bucşă elastică ER DIN 1835 B A305.0.25.180.10 5007507
Mandrină cu bucşă elastică ER DIN 1835 B A305 • metric • Pentru bucşe elastice ER conform DIN 6499ISO15488 • d1=25 • d11=ER16
| Producător | Walter |
|---|
| Cod producător | A305.0.25.180.10 |
|---|
| Cod articol | 5007507 |
|---|
| EAN | 0197974853 |
|---|
| Tip | Mandrină cu bucşă elastică ER DIN 1835 B |
|---|
| Greutate netă | 0,523 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Date tehnice
| Diametrul corpului (d12) | 28 mm |
|---|
| Bucşe elastice (Bucşe elastice) | ER16 |
|---|
| Lungimea funcţională (l4) | 124 mm |
|---|
| Lungimea totală (l1) | 180 mm |
|---|
| Codificare sculă (Codificare) | A305.0.25.180.10 |
|---|
| Turaţie maximă (RPMX) | 50000 r/min |
|---|
| Greutatea (Greutate) | 0,52 kg |
|---|
| Codul dimensiunii de îmbinare (d1) | 25 |
|---|
| Diametru corp piuliţă de strângere (A5) | 28 mm |
|---|
| Lungime diametru exterior 1 (B1) | 124 mm |
|---|
| Lungime în consolă (B3) | 124 mm |
|---|
| Cantitate rezerve de reascuţire (B4) | 180 mm |
|---|
| Lungime funcţională (B71) | 138 mm |
|---|
| Coadă, pe partea maşinii (C11) | ZYL |
|---|
| Formă adaptor, pe partea maşinii (C12) | 10 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 0 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 250 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 25 mm |
|---|
| Diametru de prindere, pe partea maşinii, clasă de toleranţă ISO (C31) | h6 |
|---|
| Lungime coadă (C4) | 56 mm |
|---|
| Coadă, pe partea piesei (C51) | SZD |
|---|
| Formă adaptor, pe partea piesei (C52) | 2 |
|---|
| Variantă de adaptor, pe partea piesei (C54) | 8 |
|---|
| Tip de preluare, pe partea piesei (C55) | 5 |
|---|
| Mărime adaptor pe partea piesei (C6) | 160 |
|---|
| Diametru de prindere, minim/diametru nominal, pe partea piesei (C711) | h6 |
|---|
| Lungime de prindere, pe partea piesei (C81) | 56 mm |
|---|
| Turaţie, maximă (D6) | 50000 1/min |
|---|
| Masă (greutate) (D7) | 0,523 kg |
|---|
| Poziţie unghiulară, adaptor, pe partea piesei (E2) | 0° |
|---|
| Număr de găuri (G35) | 1 |
|---|
| Intrare agent de lubrifiere/răcire (H21) | 0 |
|---|
| Ieşire agent de lubrifiere/răcire (H22) | 0 |
|---|
| Standard (J1) | ISO3338-2 |
|---|
| Număr standard sub formă de litere (J11) | WE |
|---|
| Număr articol (J21) | A305.0.25.180.10 |
|---|
| Codificare produs (J22) | 733 |
|---|
| Siglă companie (J3) | W |
|---|
| Codare loc de separare pe partea piesei (J4) | SZD02C0160**** |
|---|
