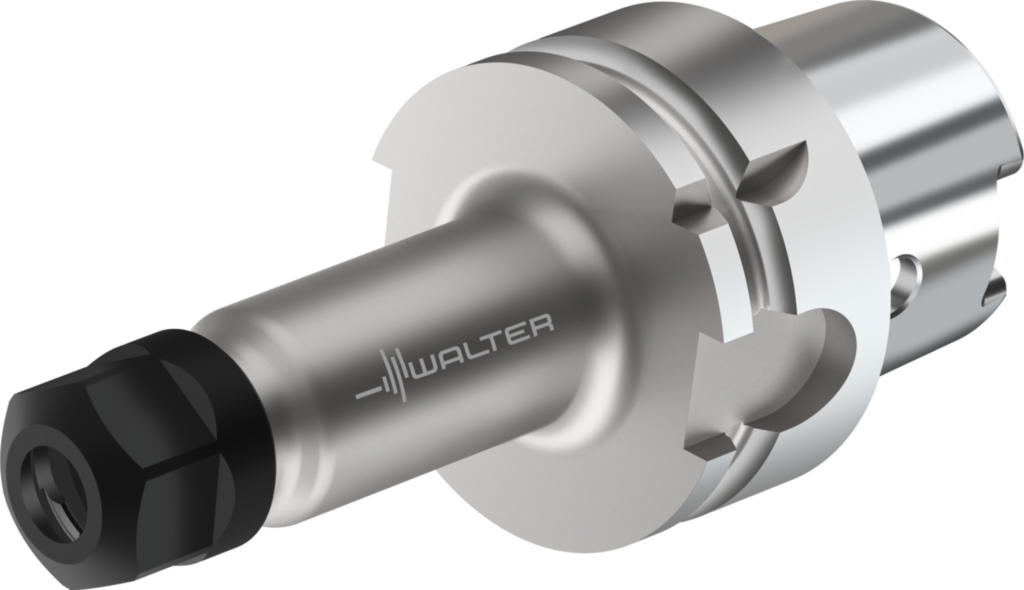

Mandrină cu bucşă elastică DIN 69893-1 A cu răcire interioară AB009-H100-ER40-200 8651493
Mandrină cu bucşă elastică DIN 69893-1 A cu răcire interioară AB009-H • metric • d1=100 • d11=ER40
| Producător | Walter |
|---|
| Cod producător | AB009-H100-ER40-200 |
|---|
| Cod articol | 8651493 |
|---|
| EAN | 4063466411243 |
|---|
| Tip | Mandrină cu bucşă elastică DIN 69893-1 A cu răcire interioară |
|---|
| Greutate netă | 5,160 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Avantaje
- Utilizare universală
- Utilizare flexibilă datorită programului de produse cu o diversitate mare de variante
- Toate adaptoarele au răcire pe interior
- Precizie ridicată la concentricitate pentru durabilităţi mai mari şi suprafeţe mai bune
Date tehnice
| Diametrul corpului (d12) | 63 mm |
|---|
| Bucşe elastice (Bucşe elastice) | ER40 |
|---|
| Lungimea funcţională (l4) | 200 mm |
|---|
| Codificare sculă (Codificare) | AB009-H100-ER40-200 |
|---|
| Turaţie maximă (RPMX) | 30000 r/min |
|---|
| Greutatea (Greutate) | 5,16 kg |
|---|
| Codul dimensiunii de îmbinare (d1) | HSK-A100 |
|---|
| Diametrul gulerului (A4) | 100 mm |
|---|
| Diametru corp piuliţă de strângere (A5) | 63 mm |
|---|
| Lungime diametru exterior 1 (B1) | 171 mm |
|---|
| Lungime în consolă (B3) | 200 mm |
|---|
| Cantitate rezerve de reascuţire (B4) | 250 mm |
|---|
| Lungime funcţională (B71) | 200 mm |
|---|
| Coadă, pe partea maşinii (C11) | HSK |
|---|
| Formă adaptor, pe partea maşinii (C12) | 1 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 9 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 1000 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 100 mm |
|---|
| Lungime coadă (C4) | 50 mm |
|---|
| Coadă, pe partea piesei (C51) | SZD |
|---|
| Formă adaptor, pe partea piesei (C52) | 2 |
|---|
| Variantă de adaptor, pe partea piesei (C54) | 9 |
|---|
| Tip de preluare, pe partea piesei (C55) | 5 |
|---|
| Mărime adaptor pe partea piesei (C6) | 400 |
|---|
| Turaţie, maximă (D6) | 30000 1/min |
|---|
| Masă (greutate) (D7) | 5,16 kg |
|---|
| Poziţie unghiulară, adaptor, pe partea piesei (E2) | 0° |
|---|
| Intrare agent de lubrifiere/răcire (H21) | 1 |
|---|
| Ieşire agent de lubrifiere/răcire (H22) | 1 |
|---|
| Standard (J1) | ISO12164-1 |
|---|
| Număr standard sub formă de litere (J11) | A |
|---|
| Număr articol (J21) | AB009-H100-ER40-200 |
|---|
| Codificare produs (J22) | 8404 |
|---|
| Siglă companie (J3) | W |
|---|
| Codare loc de separare pe partea piesei (J4) | SZD02C0400**** |
|---|
| Codare loc de separare pe partea maşinii (J6) | HSK01C1000$$$$ |
|---|
| Dispozitiv de stocare (J7) | 0 |
|---|
| Număr standard caracteristică (NSM) | DIN4000-89 |
|---|
