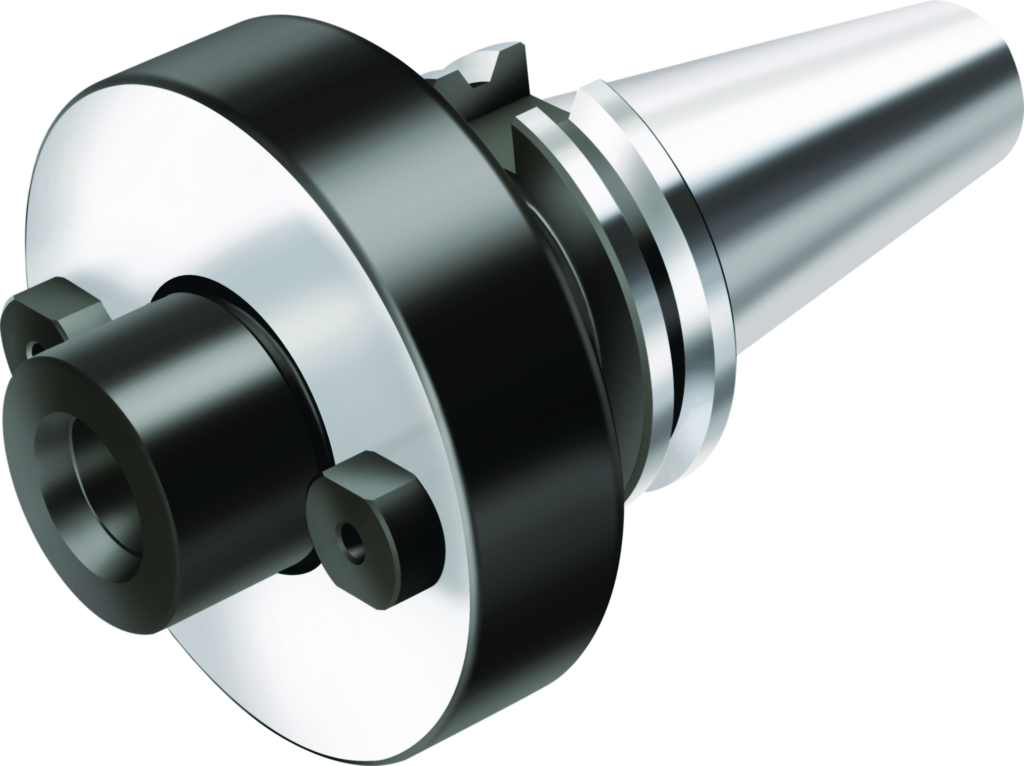

Dorn pentru freză frontală ASME B5.50 AB001.K50-B19-038 7604781
Dorn pentru freză frontală ASME B5.50 AB001.K • inch • Pentru scule de frezare cu alezaj cilindric conform DIN 138 • d1=50 • d11=3/4
| Producător | Walter |
|---|
| Cod producător | AB001.K50-B19-038 |
|---|
| Cod articol | 7604781 |
|---|
| EAN | 0949018851 |
|---|
| Tip | Dorn pentru freză frontală ASME B5.50 |
|---|
| Greutate netă | 3,100 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Avantaje
Date tehnice
| Diametrul corpului (d12) | 2,75 inch |
|---|
| Bolţ de strângere, dimensiune filet (d13) | 1 |
|---|
| Diametrul de îmbinare (d11) | 0,75 inch |
|---|
| Lungimea funcţională (l19) | 0,687 inch |
|---|
| Codificare sculă (Codificare) | AB001.K50-B19-038 |
|---|
| Turaţie maximă (RPMX) | 12000 r/min |
|---|
| Greutatea (Greutate) | 6,834 lbs |
|---|
| Codul dimensiunii de îmbinare (d1) | CAT50 |
|---|
| Diametrul gulerului (A4) | 98,42 mm |
|---|
| Lungime diametru exterior 1 (B1) | 19,05 mm |
|---|
| Lungime în consolă (B3) | 55,55 mm |
|---|
| Cantitate rezerve de reascuţire (B4) | 157,15 mm |
|---|
| Lungime funcţională (B71) | 38,1 mm |
|---|
| Coadă, pe partea maşinii (C11) | SKG |
|---|
| Formă adaptor, pe partea maşinii (C12) | 37 |
|---|
| Mărime nominală filet adaptor, pe partea maşinii (C13) | 1"-8 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 9 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 500 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 19,05 mm |
|---|
| Lungime coadă (C4) | 17,45 mm |
|---|
| Coadă, pe partea piesei (C51) | FDA |
|---|
| Formă adaptor, pe partea piesei (C52) | 12 |
|---|
| Variantă de adaptor, pe partea piesei (C54) | 3 |
|---|
| Tip de preluare, pe partea piesei (C55) | 0 |
|---|
| Mărime adaptor pe partea piesei (C6) | 750 |
|---|
| Diametru de prindere, pe partea piesei (C71) | 19,05 mm |
|---|
| Lungime de prindere, pe partea piesei (C81) | 17,45 mm |
|---|
| Turaţie, maximă (D6) | 12000 1/min |
|---|
| Masă (greutate) (D7) | 3,1 kg |
|---|
| Poziţie unghiulară, adaptor, pe partea piesei (E2) | 0° |
|---|
| Număr de găuri (G35) | 1 |
|---|
| Intrare agent de lubrifiere/răcire (H21) | 7 |
|---|
| Ieşire agent de lubrifiere/răcire (H22) | 4 |
|---|
| Standard (J1) | ASME B5.50 |
|---|
| Număr standard sub formă de litere (J11) | AD/ |
|---|
| Număr articol (J21) | AB001.K50-B19-038 |
|---|
| Codificare produs (J22) | 6943 |
|---|
| Siglă companie (J3) | W |
|---|
| Codare loc de separare pe partea piesei (J4) | FDA12R7500**** |
|---|
