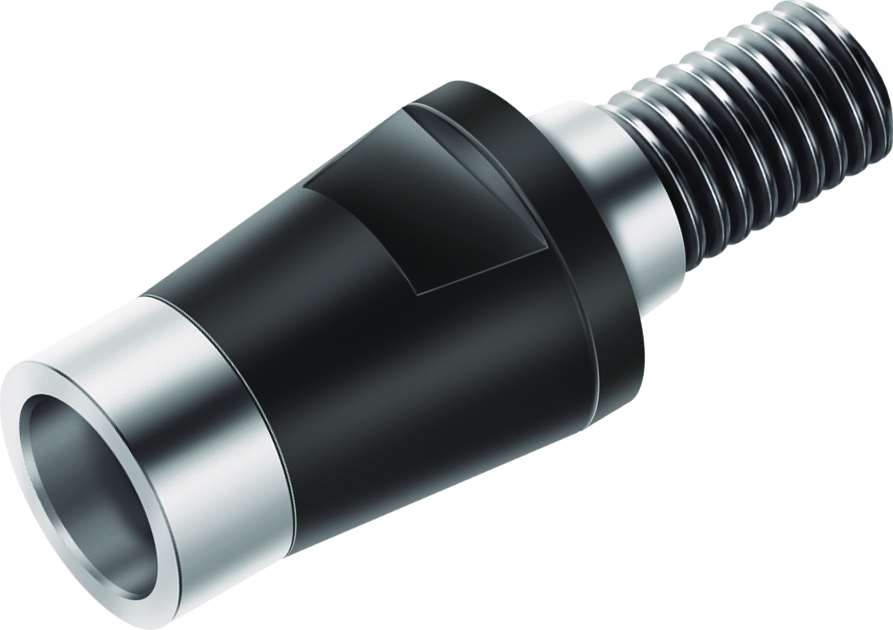

Adaptor tip reducţie AK522.TC16.40.T28 5017270
Adaptor tip reducţie AK522 • metric • Pentru piese frontale ScrewFit • d1=M16 • d11=T28
| Producător | Walter |
|---|
| Cod producător | AK522.TC16.40.T28 |
|---|
| Cod articol | 5017270 |
|---|
| EAN | 0422984852 |
|---|
| Tip | Adaptor tip reducţie |
|---|
| Greutate netă | 0,173 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Date tehnice
| Diametrul corpului (d12) | 28 mm |
|---|
| Lungimea funcţională (l4) | 40 mm |
|---|
| Codificare sculă (Codificare) | AK522.TC16.40.T28 |
|---|
| Turaţie maximă (RPMX) | 40000 r/min |
|---|
| Greutatea (Greutate) | 0,17 kg |
|---|
| Codul dimensiunii de îmbinare (d1) | M16 |
|---|
| Diametrul gulerului (A4) | 28 mm |
|---|
| Lungime diametru exterior 1 (B1) | 40 mm |
|---|
| Lungime în consolă (B3) | 40 mm |
|---|
| Cantitate rezerve de reascuţire (B4) | 64 mm |
|---|
| Lungime funcţională (B71) | 40 mm |
|---|
| Coadă, pe partea maşinii (C11) | SAW |
|---|
| Formă adaptor, pe partea maşinii (C12) | 2 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 9 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 160 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 28 mm |
|---|
| Lungime coadă (C4) | 24 mm |
|---|
| Coadă, pe partea piesei (C51) | SAW |
|---|
| Formă adaptor, pe partea piesei (C52) | 1 |
|---|
| Variantă de adaptor, pe partea piesei (C54) | 9 |
|---|
| Tip de preluare, pe partea piesei (C55) | 5 |
|---|
| Mărime adaptor pe partea piesei (C6) | 280 |
|---|
| Turaţie, maximă (D6) | 40000 1/min |
|---|
| Masă (greutate) (D7) | 0,173 kg |
|---|
| Poziţie unghiulară, adaptor, pe partea piesei (E2) | 0° |
|---|
| Număr de găuri (G35) | 1 |
|---|
| Intrare agent de lubrifiere/răcire (H21) | 1 |
|---|
| Ieşire agent de lubrifiere/răcire (H22) | 1 |
|---|
| Număr articol (J21) | AK522.TC16.40.T28 |
|---|
| Codificare produs (J22) | 527 |
|---|
| Siglă companie (J3) | W |
|---|
| Codare loc de separare pe partea piesei (J4) | SAW01C0280**** |
|---|
| Codare loc de separare pe partea maşinii (J6) | SAW02A0160$$$$ |
|---|
| Dispozitiv de stocare (J7) | 0 |
|---|
| Număr standard caracteristică (NSM) | DIN4000-89 |
|---|
