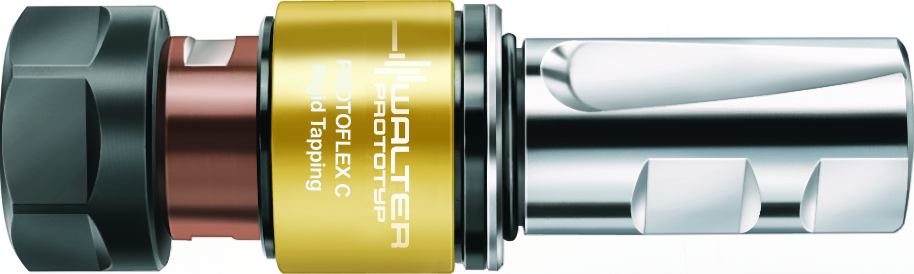

Adaptor pentru filetare sincronă AB035-W25-ER20-069 7209472
Adaptor pentru filetare sincronă AB035-W • metric • d1=25mm • d11=20,8mm • for thread diameter size=M4-M12
| Producător | Walter |
|---|
| Cod producător | AB035-W25-ER20-069 |
|---|
| Cod articol | 7209472 |
|---|
| EAN | 0870668853 |
|---|
| Tip | Adaptor pentru filetare sincronă |
|---|
| Greutate netă | 0,713 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Avantaje
- Egalizează abaterile de poziţie axiale din domeniul +/- 0,5 mm
- Fiabilitate ridicată datorită pericolului de rupere mai mic (cu precădere la dimensiuni mai mici)
- Durabilitate mai mare a sculelor de filetare datorită frecării mai reduse
Date tehnice
| Diametrul corpului (d12) | 33,7 mm |
|---|
| Bucşe elastice (Bucşe elastice) | ER20 |
|---|
| Diametrul de îmbinare (d11) | M4-M12 |
|---|
| Lungimea maximă în consolă (l4) | 68,7 mm |
|---|
| Codificare sculă (Codificare) | AB035-W25-ER20-069 |
|---|
| Turaţie maximă (RPMX) | 8000 r/min |
|---|
| Greutatea (Greutate) | 0,71 kg |
|---|
| Codul dimensiunii de îmbinare (d1) | 25 |
|---|
| Diametrul exterior 2 (A2) | 34,6 mm |
|---|
| Diametru corp piuliţă de strângere (A5) | 33,7 mm |
|---|
| Lungime diametru corp 2 (B2) | 40,1 mm |
|---|
| Lungime în consolă (B3) | 68,7 mm |
|---|
| Cantitate rezerve de reascuţire (B4) | 119,5 mm |
|---|
| Înălţime piuliţă de poziţionare/strângere (B6) | 24 mm |
|---|
| Lungime funcţională (B71) | 106,5 mm |
|---|
| Coadă, pe partea maşinii (C11) | ZYL |
|---|
| Formă adaptor, pe partea maşinii (C12) | 18 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 1 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 250 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 25 mm |
|---|
| Diametru de prindere, pe partea maşinii, clasă de toleranţă ISO (C31) | h6 |
|---|
| Lungime coadă (C4) | 50,8 mm |
|---|
| Coadă, pe partea piesei (C51) | SZD |
|---|
| Formă adaptor, pe partea piesei (C52) | 2 |
|---|
| Variantă de adaptor, pe partea piesei (C54) | 9 |
|---|
| Tip de preluare, pe partea piesei (C55) | 5 |
|---|
| Mărime adaptor pe partea piesei (C6) | 200 |
|---|
| Diametru de prindere, minim/diametru nominal, pe partea piesei (C711) | h6 |
|---|
| Lungime de prindere, pe partea piesei (C81) | 50,8 mm |
|---|
| Turaţie, maximă (D6) | 8000 1/min |
|---|
| Masă (greutate) (D7) | 0,713 kg |
|---|
| Poziţie unghiulară, adaptor, pe partea piesei (E2) | 0° |
|---|
| Intrare agent de lubrifiere/răcire (H21) | 1 |
|---|
| Ieşire agent de lubrifiere/răcire (H22) | 1 |
|---|
| Număr articol (J21) | AB035-W25-ER20-069 |
|---|
| Siglă companie (J3) | W |
|---|
| Codare loc de separare pe partea piesei (J4) | SZD02C0200**** |
|---|
| Codare loc de separare pe partea maşinii (J6) | ZYL18G2500h$06 |
|---|
| Dispozitiv de stocare (J7) | 0 |
|---|
