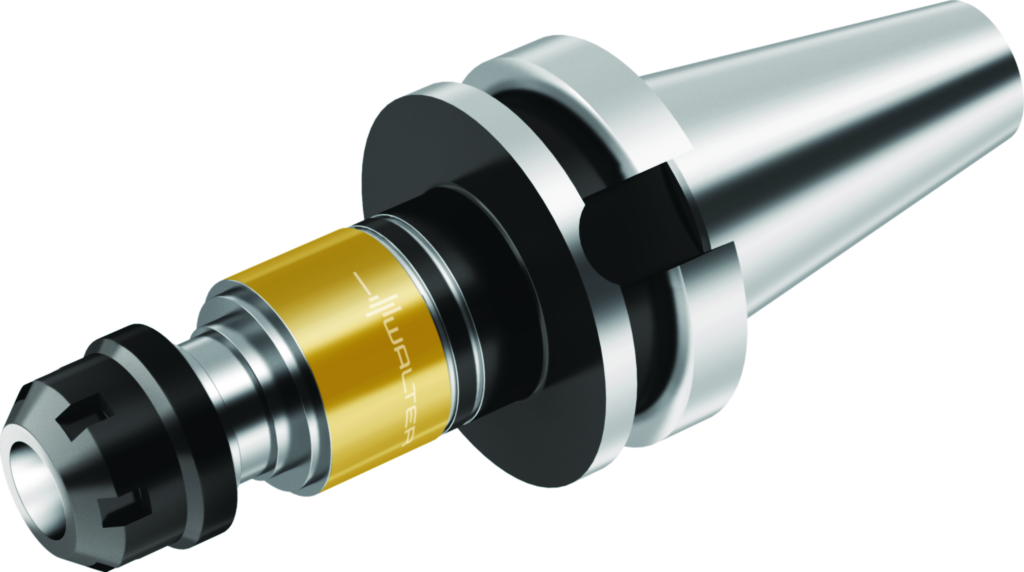

Adaptor pentru filetare sincronă AB035-J30-ER11-082 7209444
Adaptor pentru filetare sincronă AB035-J • metric • d1= • d11=11,3mm • for thread diameter size=M2-M5
| Producător | Walter |
|---|
| Cod producător | AB035-J30-ER11-082 |
|---|
| Cod articol | 7209444 |
|---|
| EAN | 0870673853 |
|---|
| Tip | Adaptor pentru filetare sincronă |
|---|
| Greutate netă | 0,569 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Avantaje
- Egalizează abaterile de poziţie axiale din domeniul +/- 0,5 mm
- Fiabilitate ridicată datorită pericolului de rupere mai mic (cu precădere la dimensiuni mai mici)
- Durabilitate mai mare a sculelor de filetare datorită frecării mai reduse
Date tehnice
| Diametrul corpului (d12) | 18,7 mm |
|---|
| Pentru filet (d13) | M12 |
|---|
| Bucşe elastice (Bucşe elastice) | ER11 |
|---|
| Diametrul de îmbinare (d11) | M2-M5 |
|---|
| Lungimea maximă în consolă (l4) | 82 mm |
|---|
| Codificare sculă (Codificare) | AB035-J30-ER11-082 |
|---|
| Turaţie maximă (RPMX) | 8000 r/min |
|---|
| Greutatea (Greutate) | 0,57 kg |
|---|
| Codul dimensiunii de îmbinare (d1) | BT30 |
|---|
| Diametrul exterior 2 (A2) | 23,5 mm |
|---|
| Diametrul gulerului (A4) | 46 mm |
|---|
| Diametru corp piuliţă de strângere (A5) | 18,7 mm |
|---|
| Lungime diametru corp 2 (B2) | 60 mm |
|---|
| Lungime în consolă (B3) | 82 mm |
|---|
| Cantitate rezerve de reascuţire (B4) | 130,4 mm |
|---|
| Înălţime piuliţă de poziţionare/strângere (B6) | 11,3 mm |
|---|
| Lungime funcţională (B71) | 78,2 mm |
|---|
| Coadă, pe partea maşinii (C11) | SKG |
|---|
| Formă adaptor, pe partea maşinii (C12) | 51 |
|---|
| Mărime nominală filet adaptor, pe partea maşinii (C13) | M12 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 9 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 300 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 11,3 mm |
|---|
| Lungime coadă (C4) | 48,4 mm |
|---|
| Coadă, pe partea piesei (C51) | SZD |
|---|
| Formă adaptor, pe partea piesei (C52) | 2 |
|---|
| Variantă de adaptor, pe partea piesei (C54) | 9 |
|---|
| Tip de preluare, pe partea piesei (C55) | 5 |
|---|
| Mărime adaptor pe partea piesei (C6) | 110 |
|---|
| Turaţie, maximă (D6) | 8000 1/min |
|---|
| Masă (greutate) (D7) | 0,569 kg |
|---|
| Poziţie unghiulară, adaptor, pe partea piesei (E2) | 0° |
|---|
| Intrare agent de lubrifiere/răcire (H21) | 1 |
|---|
| Ieşire agent de lubrifiere/răcire (H22) | 1 |
|---|
| Standard (J1) | MAS403-BT |
|---|
| Număr standard sub formă de litere (J11) | AD |
|---|
| Număr articol (J21) | AB035-J30-ER11-082 |
|---|
| Siglă companie (J3) | W |
|---|
| Codare loc de separare pe partea piesei (J4) | SZD02C0110**** |
|---|
