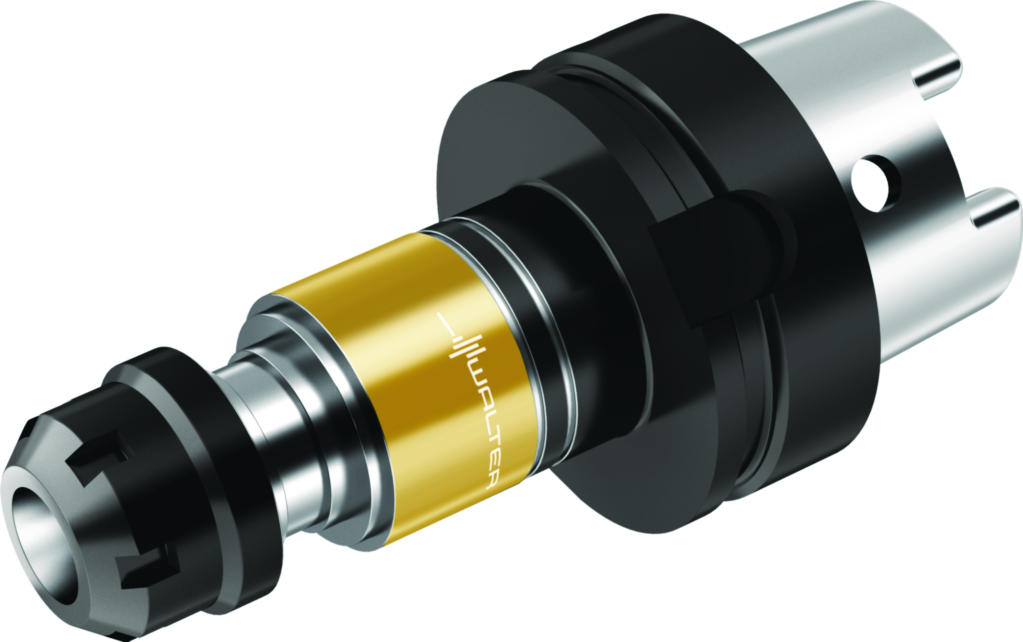

Adaptor pentru filetare sincronă AB035-H100-ER20-115 7209441
Adaptor pentru filetare sincronă AB035-H • metric • d1=100mm • d11=20,8mm • for thread diameter size=M4-M12
| Producător | Walter |
|---|
| Cod producător | AB035-H100-ER20-115 |
|---|
| Cod articol | 7209441 |
|---|
| EAN | 0870670853 |
|---|
| Tip | Adaptor pentru filetare sincronă |
|---|
| Greutate netă | 2,408 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Avantaje
- Egalizează abaterile de poziţie axiale din domeniul +/- 0,5 mm
- Fiabilitate ridicată datorită pericolului de rupere mai mic (cu precădere la dimensiuni mai mici)
- Durabilitate mai mare a sculelor de filetare datorită frecării mai reduse
Date tehnice
| Diametrul corpului (d12) | 33,7 mm |
|---|
| Bucşe elastice (Bucşe elastice) | ER20 |
|---|
| Diametrul de îmbinare (d11) | M4-M12 |
|---|
| Lungimea maximă în consolă (l4) | 144,6 mm |
|---|
| Codificare sculă (Codificare) | AB035-H100-ER20-115 |
|---|
| Turaţie maximă (RPMX) | 8000 r/min |
|---|
| Greutatea (Greutate) | 2,41 kg |
|---|
| Codul dimensiunii de îmbinare (d1) | HSK-A100 |
|---|
| Diametrul exterior 2 (A2) | 35 mm |
|---|
| Diametrul gulerului (A4) | 100 mm |
|---|
| Diametru corp piuliţă de strângere (A5) | 33,7 mm |
|---|
| Lungime diametru corp 2 (B2) | 85,7 mm |
|---|
| Lungime în consolă (B3) | 144,6 mm |
|---|
| Cantitate rezerve de reascuţire (B4) | 164,5 mm |
|---|
| Înălţime piuliţă de poziţionare/strângere (B6) | 24 mm |
|---|
| Lungime funcţională (B71) | 101,6 mm |
|---|
| Coadă, pe partea maşinii (C11) | HSK |
|---|
| Formă adaptor, pe partea maşinii (C12) | 1 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 9 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 1000 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 100 mm |
|---|
| Lungime coadă (C4) | 50 mm |
|---|
| Coadă, pe partea piesei (C51) | SZD |
|---|
| Formă adaptor, pe partea piesei (C52) | 2 |
|---|
| Variantă de adaptor, pe partea piesei (C54) | 9 |
|---|
| Tip de preluare, pe partea piesei (C55) | 5 |
|---|
| Mărime adaptor pe partea piesei (C6) | 200 |
|---|
| Turaţie, maximă (D6) | 8000 1/min |
|---|
| Masă (greutate) (D7) | 2,408 kg |
|---|
| Poziţie unghiulară, adaptor, pe partea piesei (E2) | 0° |
|---|
| Intrare agent de lubrifiere/răcire (H21) | 1 |
|---|
| Ieşire agent de lubrifiere/răcire (H22) | 1 |
|---|
| Standard (J1) | ISO12164-1 |
|---|
| Număr standard sub formă de litere (J11) | A |
|---|
| Număr articol (J21) | AB035-H100-ER20-115 |
|---|
| Codificare produs (J22) | 6442 |
|---|
| Siglă companie (J3) | W |
|---|
| Codare loc de separare pe partea piesei (J4) | SZD02C0200**** |
|---|
| Codare loc de separare pe partea maşinii (J6) | HSK01C1000$$$$ |
|---|
