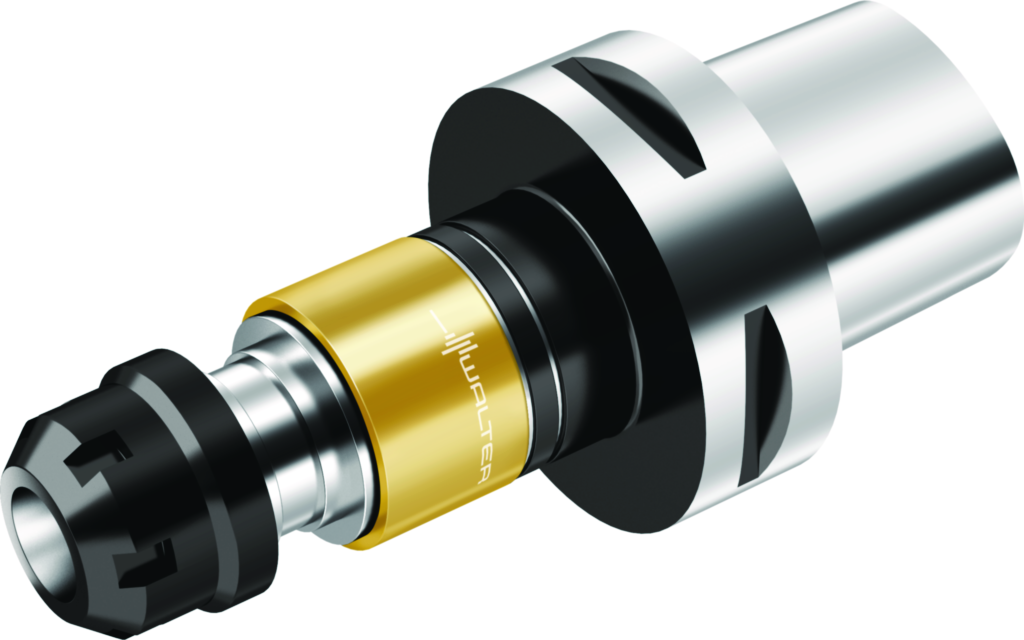

Adaptor pentru filetare sincronă AB035-C4-ER20-102 7356506
Adaptor pentru filetare sincronă AB035-C • metric • d1=C4/40mm • d11=21mm • for thread diameter size=M4-M12
| Producător | Walter |
|---|
| Cod producător | AB035-C4-ER20-102 |
|---|
| Cod articol | 7356506 |
|---|
| EAN | 0893595853 |
|---|
| Tip | Adaptor pentru filetare sincronă |
|---|
| Greutate netă | 0,687 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Avantaje
- Egalizează abaterile de poziţie axiale din domeniul +/- 0,5 mm
- Fiabilitate ridicată datorită pericolului de rupere mai mic (cu precădere la dimensiuni mai mici)
- Durabilitate mai mare a sculelor de filetare datorită frecării mai reduse
Date tehnice
| Diametrul corpului (d12) | 33,7 mm |
|---|
| Bucşe elastice (Bucşe elastice) | ER20 |
|---|
| Diametrul de îmbinare (d11) | M4-M12 |
|---|
| Lungimea maximă în consolă (l4) | 102,2 mm |
|---|
| Codificare sculă (Codificare) | AB035-C4-ER20-102 |
|---|
| Turaţie maximă (RPMX) | 8000 r/min |
|---|
| Greutatea (Greutate) | 0,69 kg |
|---|
| Codul dimensiunii de îmbinare (d1) | C4 |
|---|
| Diametrul exterior 2 (A2) | 35 mm |
|---|
| Diametru corp piuliţă de strângere (A5) | 33,7 mm |
|---|
| Lungime în consolă (B3) | 102,2 mm |
|---|
| Cantitate rezerve de reascuţire (B4) | 126,2 mm |
|---|
| Înălţime piuliţă de poziţionare/strângere (B6) | 24 mm |
|---|
| Lungime funcţională (B71) | 89,2 mm |
|---|
| Coadă, pe partea maşinii (C11) | CCS |
|---|
| Formă adaptor, pe partea maşinii (C12) | 1 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 9 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 400 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 40 mm |
|---|
| Lungime coadă (C4) | 24 mm |
|---|
| Coadă, pe partea piesei (C51) | SZD |
|---|
| Formă adaptor, pe partea piesei (C52) | 2 |
|---|
| Variantă de adaptor, pe partea piesei (C54) | 9 |
|---|
| Tip de preluare, pe partea piesei (C55) | 5 |
|---|
| Mărime adaptor pe partea piesei (C6) | 200 |
|---|
| Turaţie, maximă (D6) | 8000 1/min |
|---|
| Masă (greutate) (D7) | 0,687 kg |
|---|
| Poziţie unghiulară, adaptor, pe partea piesei (E2) | 0° |
|---|
| Intrare agent de lubrifiere/răcire (H21) | 3 |
|---|
| Ieşire agent de lubrifiere/răcire (H22) | 1 |
|---|
| Standard (J1) | ISO26623-1 |
|---|
| Număr articol (J21) | AB035-C4-ER20-102 |
|---|
| Codificare produs (J22) | 6621 |
|---|
| Siglă companie (J3) | W |
|---|
| Codare loc de separare pe partea piesei (J4) | SZD02C0200**** |
|---|
| Codare loc de separare pe partea maşinii (J6) | CCS01C0400$$$$ |
|---|
| Dispozitiv de stocare (J7) | 0 |
|---|
| Număr standard caracteristică (NSM) | DIN4000-89 |
|---|
