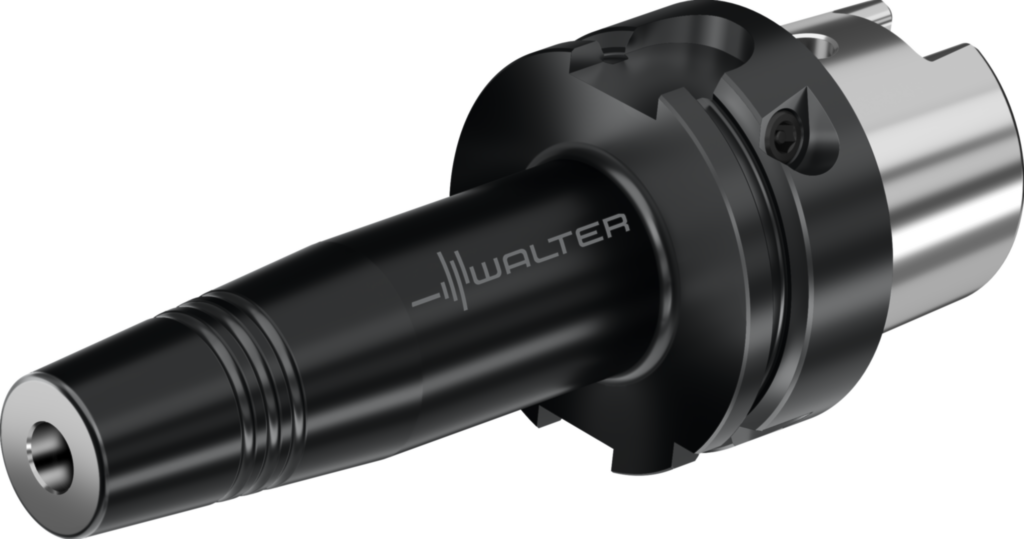

Adaptor hidraulic subţire DIN 69893-1 A AB019-H100-P10-090 8156079
Adaptor hidraulic subţire DIN 69893-1 A AB019-H • metric • Pentru scule cu coadă conform DIN 1835 forma A • d1=100 • d11=10
| Producător | Walter |
|---|
| Cod producător | AB019-H100-P10-090 |
|---|
| Cod articol | 8156079 |
|---|
| EAN | 0694435851 |
|---|
| Tip | Adaptor hidraulic subţire DIN 69893-1 A |
|---|
| Greutate netă | 2,200 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Avantaje
- Creştere a durabilităţii sculelor cu până la 40%
- Precizie ridicată de concentricitate şi efect de amortizare a vibraţiilor în special în timpul frezării
- Schimbare extrem de rapidă a sculei, fără echipamente periferice
- Reglare precisă a lungimii sculelor şi fixare pe un opritor reglabil
- Nivel înalt de rigiditate radială şi amortizare a vibraţiilor la cupluri mari, transmisibile
Date tehnice
| Diametrul corpului (d14) | 24 mm |
|---|
| Diametrul de îmbinare (d11) | 10 mm |
|---|
| Lungimea funcţională (l16) | 61 mm |
|---|
| Adâncimea diametrului de prindere (l17) | 42,7 mm |
|---|
| Adâncimea min. a diametrului de prindere (l17 min) | 32,7 mm |
|---|
| Codificare sculă (Codificare) | AB019-H100-P10-090 |
|---|
| Turaţie maximă (RPMX) | 50000 r/min |
|---|
| Greutatea (Greutate) | 2,2 kg |
|---|
| Codul dimensiunii de îmbinare (d1) | HSK-A100 |
|---|
| Diametrul exterior 2 (A2) | 32 mm |
|---|
| Diametrul gulerului (A4) | 100 mm |
|---|
| Lungime diametru exterior 1 (B1) | 50,8 mm |
|---|
| Lungime diametru corp 2 (B2) | 61 mm |
|---|
| Lungime în consolă (B3) | 90 mm |
|---|
| Cantitate rezerve de reascuţire (B4) | 140 mm |
|---|
| Lungime funcţională (B71) | 47,3 mm |
|---|
| Coadă, pe partea maşinii (C11) | HSK |
|---|
| Formă adaptor, pe partea maşinii (C12) | 1 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 9 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 1000 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 100 mm |
|---|
| Lungime coadă (C4) | 50 mm |
|---|
| Coadă, pe partea piesei (C51) | ZYL |
|---|
| Formă adaptor, pe partea piesei (C52) | 13 |
|---|
| Variantă de adaptor, pe partea piesei (C54) | 1 |
|---|
| Tip de preluare, pe partea piesei (C55) | 5 |
|---|
| Mărime adaptor pe partea piesei (C6) | 100 |
|---|
| Diametru de prindere, pe partea piesei (C71) | 10 mm |
|---|
| Lungime de prindere, pe partea piesei (C81) | 42,7 mm |
|---|
| Lungime de prindere, minimă (C82) | 32,7 mm |
|---|
| Turaţie, maximă (D6) | 50000 1/min |
|---|
| Masă (greutate) (D7) | 2,2 kg |
|---|
| Poziţie unghiulară, adaptor, pe partea piesei (E2) | 0° |
|---|
| Număr de găuri (G35) | 1 |
|---|
| Intrare agent de lubrifiere/răcire (H21) | 1 |
|---|
| Ieşire agent de lubrifiere/răcire (H22) | 1 |
|---|
| Standard (J1) | ISO12164-1 |
|---|
| Număr standard sub formă de litere (J11) | A |
|---|
| Număr articol (J21) | AB019-H100-P10-090 |
|---|
