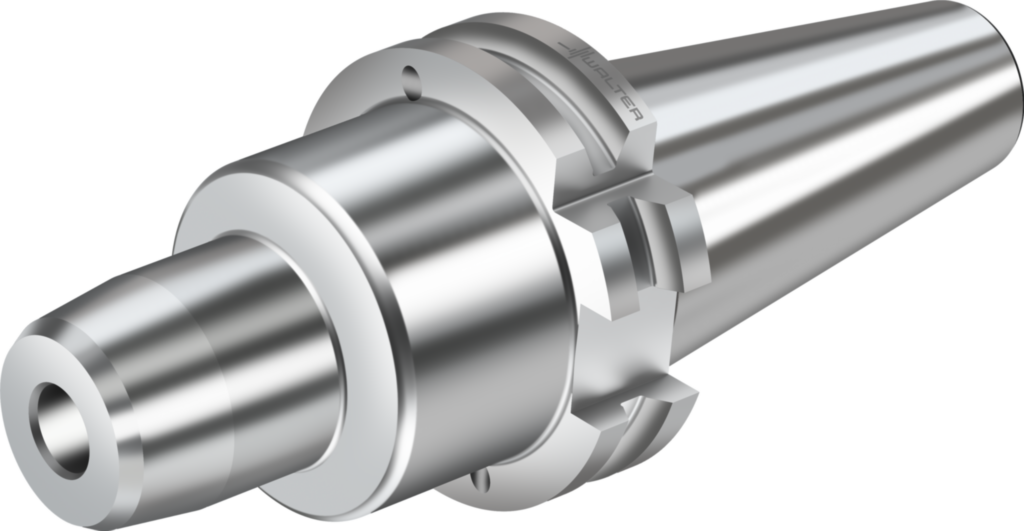

Adaptor hidraulic de expansiune DIN 69871 AD/B AB017-S50-P32-103 8698274
Adaptor hidraulic de expansiune DIN 69871 AD/B AB017-S • metric • d1=50 • d11=32
| Producător | Walter |
|---|
| Cod producător | AB017-S50-P32-103 |
|---|
| Cod articol | 8698274 |
|---|
| EAN | 4063466726323 |
|---|
| Tip | Adaptor hidraulic de expansiune DIN 69871 AD/B |
|---|
| Greutate netă | 4,249 kg |
|---|
| Disponibilitate | Articolul nu este încă în stoc. |
|---|
Avantaje
- Precizie ridicată de concentricitate şi efect de amortizare a vibraţiilor în special în timpul frezării
- Schimbare extrem de rapidă a sculei, fără echipamente periferice
- Reglare precisă a lungimii sculelor şi fixare pe un opritor reglabil
- Nivel înalt de rigiditate radială şi amortizare a vibraţiilor la cupluri mari, transmisibile
Date tehnice
| Diametrul corpului (d14) | 59 mm |
|---|
| Bolţ de strângere, dimensiune filet (d13) | M24 |
|---|
| Diametrul de îmbinare (d1) | 50 |
|---|
| Lungime utilă (l16) | 84,2 mm |
|---|
| Lungimea funcţională (l4) | 103,2 mm |
|---|
| Adâncimea diametrului de prindere (l17) | 61 mm |
|---|
| Adâncimea min. a diametrului de prindere (l17 min) | 51 mm |
|---|
| Codificare sculă (Codificare) | AB017-S50-P32-103 |
|---|
| Turaţie maximă (RPMX) | 12000 r/min |
|---|
| Greutatea (Greutate) | 4,4 kg |
|---|
| Diametrul exterior 2 (A2) | 64 mm |
|---|
| Diametrul gulerului (A4) | 97,5 mm |
|---|
| Lungime diametru exterior 1 (B1) | 16,38 mm |
|---|
| Lungime diametru corp 2 (B2) | 62,5 mm |
|---|
| Lungime în consolă (B3) | 103,2 mm |
|---|
| Cantitate rezerve de reascuţire (B4) | 204,8 mm |
|---|
| Lungime funcţională (B71) | 42,2 mm |
|---|
| Coadă, pe partea maşinii (C11) | SKG |
|---|
| Formă adaptor, pe partea maşinii (C12) | 17 |
|---|
| Mărime nominală filet adaptor, pe partea maşinii (C13) | M24 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 9 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 500 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 32 mm |
|---|
| Lungime coadă (C4) | 101,75 mm |
|---|
| Coadă, pe partea piesei (C51) | ZYL |
|---|
| Formă adaptor, pe partea piesei (C52) | 13 |
|---|
| Variantă de adaptor, pe partea piesei (C54) | 1 |
|---|
| Tip de preluare, pe partea piesei (C55) | 5 |
|---|
| Mărime adaptor pe partea piesei (C6) | 320 |
|---|
| Diametru de prindere, pe partea piesei (C71) | 32 mm |
|---|
| Lungime de prindere, pe partea piesei (C81) | 61 mm |
|---|
| Lungime de prindere, minimă (C82) | 51 mm |
|---|
| Turaţie, maximă (D6) | 12000 1/min |
|---|
| Masă (greutate) (D7) | 4,249 kg |
|---|
| Poziţie unghiulară, adaptor, pe partea piesei (E2) | 0° |
|---|
| Intrare agent de lubrifiere/răcire (H21) | 7 |
|---|
| Ieşire agent de lubrifiere/răcire (H22) | 1 |
|---|
| Standard (J1) | ISO7388-1 |
|---|
| Număr standard sub formă de litere (J11) | AD/ |
|---|
