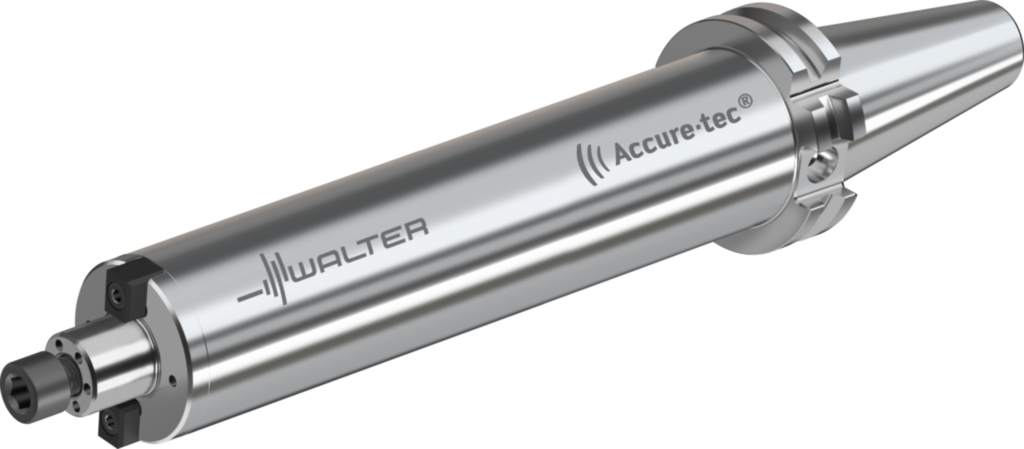

Adaptor SK – cu amortizor de vibraţii AC001-S40-B22-210 7835007
Adaptor SK – cu amortizor de vibraţii AC001-S • metric • Pentru scule de frezare cu alezaj cilindric conform DIN 138 • Cu amortizor de vibraţii prereglat • d1=40 • d11=22
Producător
Walter
Cod producător
AC001-S40-B22-210
Cod articol
7835007
EAN
0603513851
Tip
Adaptor SK – cu amortizor de vibraţii
Greutate netă
3,740 kg
Disponibilitate
Unelte standard pe stoc
Avantaje
Productivitate înaltă şi calitate bună a suprafeţei – concomitent cu durabilitatea ridicată a sculei şi axului
Amortizare a vibraţiilor reglată preliminar din fabrică, direct utilizabilă
Proces stabil cu nivel scăzut de zgomot
Prelucrare fiabilă până la 5 × D
Evacuare optimă a aşchiilor datorită alimentării interne cu lichid de răcire
Adâncime de aşchiere până la de 3 ori mai mare (comparativ cu procedeele convenţionale)
Date tehnice
Diametrul corpului (d12)
48 mm
Bolţ de strângere, dimensiune filet (d13)
M16
Lungimea funcţională (l4)
210 mm
Lungime coadă (l19)
19 mm
Codificare sculă (Codificare)
AC001-S40-B22-210
Turaţie maximă (RPMX)
8000 r/min
Greutatea (Greutate)
3,74 kg
Codul dimensiunii de îmbinare (d1)
SK40
Diametrul gulerului (A4)
63,55 mm
Lungime diametru exterior 1 (B1)
190,9 mm
Lungime în consolă (B3)
210 mm
Cantitate rezerve de reascuţire (B4)
297,4 mm
Lungime funcţională (B71)
210 mm
Coadă, pe partea maşinii (C11)
SKG
Formă adaptor, pe partea maşinii (C12)
17
Mărime nominală filet adaptor, pe partea maşinii (C13)
M16
Variantă de adaptor, pe partea maşinii (C14)
9
Tip de preluare, pe partea maşinii (C15)
5
Mărime adaptor, pe partea maşinii (C2)
400
Diametru de prindere, pe partea maşinii (C3)
22 mm
Coadă, pe partea piesei (C51)
FDA
Formă adaptor, pe partea piesei (C52)
12
Variantă de adaptor, pe partea piesei (C54)
1
Tip de preluare, pe partea piesei (C55)
0
Mărime adaptor pe partea piesei (C6)
220
Diametru de prindere, pe partea piesei (C71)
22 mm
Lungime de prindere, pe partea piesei (C81)
19 mm
Turaţie, maximă (D6)
8000 1/min
Masă (greutate) (D7)
3,74 kg
Poziţie unghiulară, adaptor, pe partea piesei (E2)
