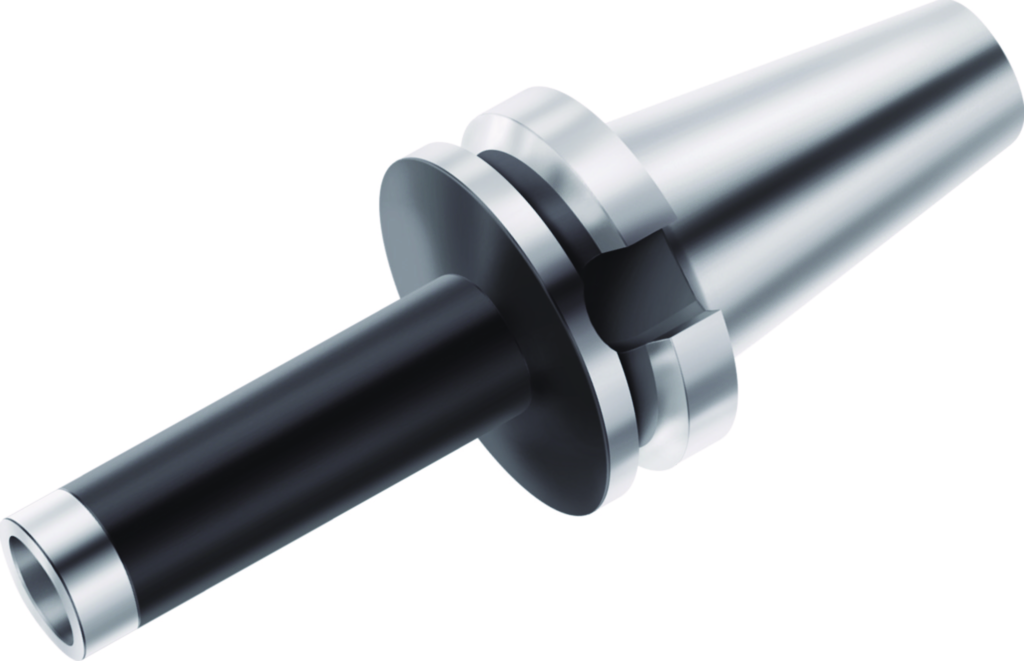

Adaptor MAS-BT JIS B 6339 AK541.BT40.T22.120CO 5150313
Adaptor MAS-BT JIS B 6339 AK541 • metric • Orientată către muchia aşchietoare (CO) • d1=40 • d11=T22
| Producător | Walter |
|---|
| Cod producător | AK541.BT40.T22.120CO |
|---|
| Cod articol | 5150313 |
|---|
| EAN | 0544544851 |
|---|
| Tip | Adaptor MAS-BT JIS B 6339 |
|---|
| Greutate netă | 1,248 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Date tehnice
| Bolţ de strângere, dimensiune filet (d13) | M16 |
|---|
| Lungime utilă (l16) | 103 mm |
|---|
| Lungimea funcţională (l4) | 120 mm |
|---|
| Codificare sculă (Codificare) | AK541.BT40.T22.120CO |
|---|
| Turaţie maximă (RPMX) | 12000 r/min |
|---|
| Greutatea (Greutate) | 1,25 kg |
|---|
| Codul dimensiunii de îmbinare (d1) | BT40 |
|---|
| Diametrul corpului (A1) | 22 mm |
|---|
| Diametrul gulerului (A4) | 63 mm |
|---|
| Lungime diametru exterior 1 (B1) | 103 mm |
|---|
| Lungime în consolă (B3) | 120 mm |
|---|
| Cantitate rezerve de reascuţire (B4) | 188,4 mm |
|---|
| Lungime funcţională (B71) | 120 mm |
|---|
| Coadă, pe partea maşinii (C11) | SKG |
|---|
| Formă adaptor, pe partea maşinii (C12) | 51 |
|---|
| Mărime nominală filet adaptor, pe partea maşinii (C13) | M16 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 9 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 400 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 22 mm |
|---|
| Lungime coadă (C4) | 65,4 mm |
|---|
| Coadă, pe partea piesei (C51) | SAW |
|---|
| Formă adaptor, pe partea piesei (C52) | 1 |
|---|
| Mărime nominală filet adaptor, pe partea piesei (C53) | M16 |
|---|
| Variantă de adaptor, pe partea piesei (C54) | 9 |
|---|
| Tip de preluare, pe partea piesei (C55) | 5 |
|---|
| Mărime adaptor pe partea piesei (C6) | 220 |
|---|
| Turaţie, maximă (D6) | 12000 1/min |
|---|
| Masă (greutate) (D7) | 1,248 kg |
|---|
| Poziţie unghiulară, adaptor, pe partea piesei (E2) | 0° |
|---|
| Număr de găuri (G35) | 1 |
|---|
| Intrare agent de lubrifiere/răcire (H21) | 1 |
|---|
| Ieşire agent de lubrifiere/răcire (H22) | 1 |
|---|
| Standard (J1) | MAS403-BT |
|---|
| Număr standard sub formă de litere (J11) | AD |
|---|
| Număr articol (J21) | AK541.BT40.T22.120CO |
|---|
| Codificare produs (J22) | 16 |
|---|
| Siglă companie (J3) | W |
|---|
| Codare loc de separare pe partea piesei (J4) | SAW01C0220**** |
|---|
| Codare loc de separare pe partea maşinii (J6) | SKG51C0400$$$$ |
|---|
