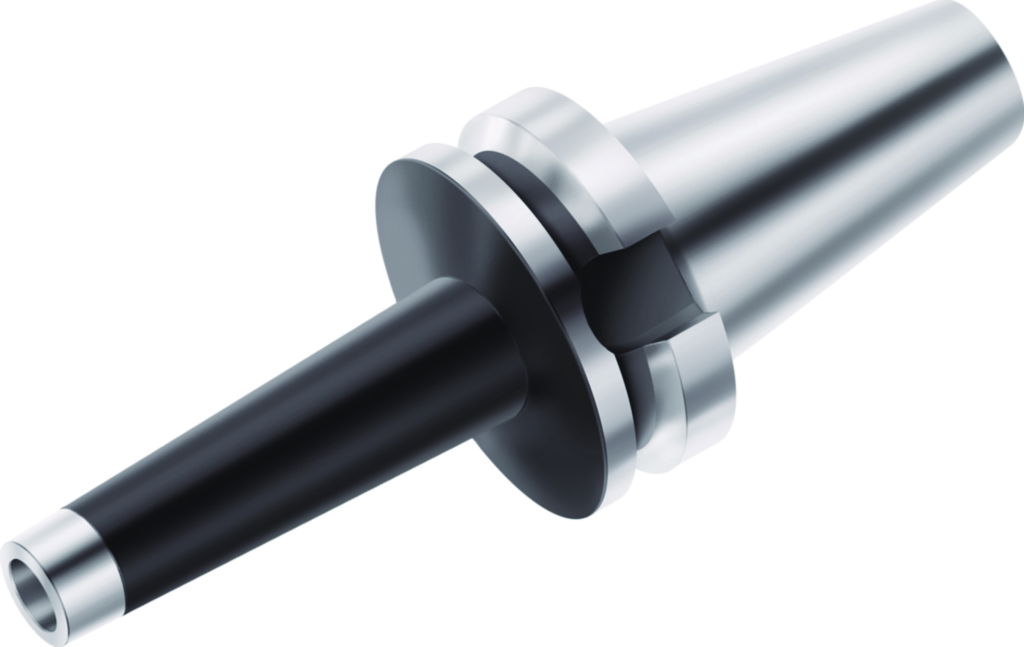

Adaptor MAS-BT JIS B 6339 AK540.BT50.T36.120 5032774
Adaptor MAS-BT JIS B 6339 AK540 • metric • d1=50 • d11=T36
| Producător | Walter |
|---|
| Cod producător | AK540.BT50.T36.120 |
|---|
| Cod articol | 5032774 |
|---|
| EAN | 0434377851 |
|---|
| Tip | Adaptor MAS-BT JIS B 6339 |
|---|
| Greutate netă | 4,135 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Date tehnice
| Diametrul de îmbinare (d14) | 36 mm |
|---|
| Bolţ de strângere, dimensiune filet (d13) | M24 |
|---|
| Lungimea funcţională (l16) | 10 mm |
|---|
| Codificare sculă (Codificare) | AK540.BT50.T36.120 |
|---|
| Turaţie maximă (RPMX) | 12000 r/min |
|---|
| Greutatea (Greutate) | 4,13 kg |
|---|
| Codul dimensiunii de îmbinare (d1) | BT50 |
|---|
| Diametrul corpului (A1) | 36 mm |
|---|
| Diametrul exterior 2 (A2) | 36 mm |
|---|
| Diametrul gulerului (A4) | 100 mm |
|---|
| Lungime diametru exterior 1 (B1) | 10 mm |
|---|
| Lungime diametru corp 2 (B2) | 82 mm |
|---|
| Lungime în consolă (B3) | 120 mm |
|---|
| Cantitate rezerve de reascuţire (B4) | 221,8 mm |
|---|
| Lungime funcţională (B71) | 120 mm |
|---|
| Coadă, pe partea maşinii (C11) | SKG |
|---|
| Formă adaptor, pe partea maşinii (C12) | 51 |
|---|
| Mărime nominală filet adaptor, pe partea maşinii (C13) | M24 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 9 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 500 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 36 mm |
|---|
| Lungime coadă (C4) | 101,8 mm |
|---|
| Coadă, pe partea piesei (C51) | SAW |
|---|
| Formă adaptor, pe partea piesei (C52) | 1 |
|---|
| Mărime nominală filet adaptor, pe partea piesei (C53) | M24 |
|---|
| Variantă de adaptor, pe partea piesei (C54) | 9 |
|---|
| Tip de preluare, pe partea piesei (C55) | 5 |
|---|
| Mărime adaptor pe partea piesei (C6) | 360 |
|---|
| Turaţie, maximă (D6) | 12000 1/min |
|---|
| Masă (greutate) (D7) | 4,135 kg |
|---|
| Poziţie unghiulară, adaptor, pe partea piesei (E2) | 0° |
|---|
| Număr de găuri (G35) | 1 |
|---|
| Intrare agent de lubrifiere/răcire (H21) | 1 |
|---|
| Ieşire agent de lubrifiere/răcire (H22) | 1 |
|---|
| Standard (J1) | MAS403-BT |
|---|
| Număr standard sub formă de litere (J11) | AD |
|---|
| Număr articol (J21) | AK540.BT50.T36.120 |
|---|
| Codificare produs (J22) | 15 |
|---|
| Siglă companie (J3) | W |
|---|
