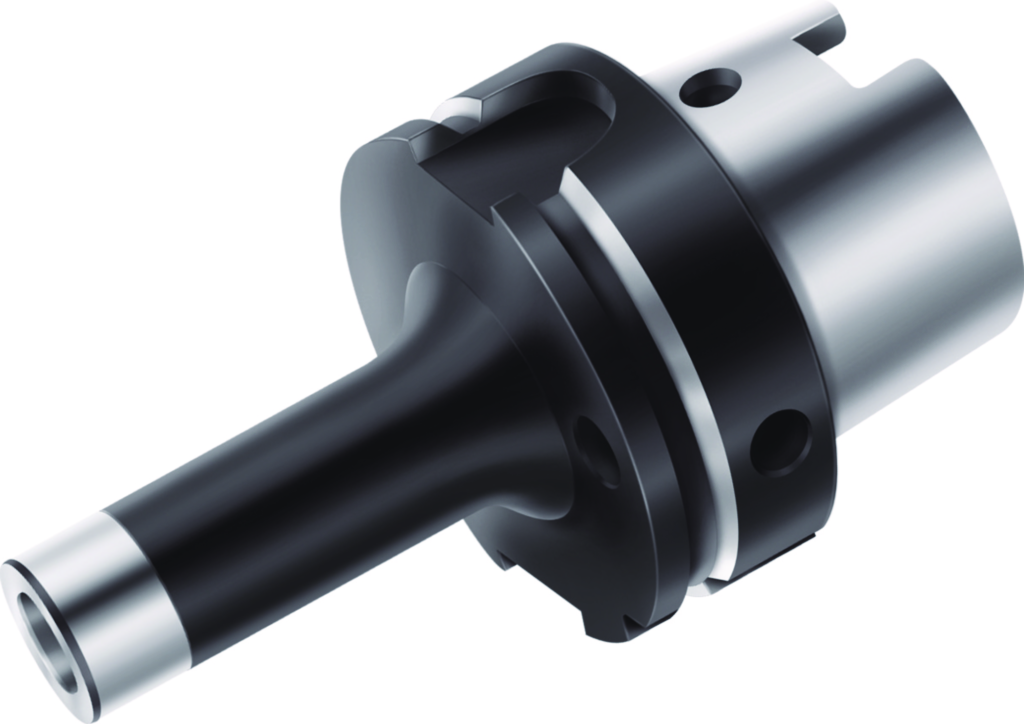

Adaptor DIN 69893-1 A AK531.H63A.T22.110CO 5100829
Adaptor DIN 69893-1 A AK531 • metric • Orientată către muchia aşchietoare (CO) • Pentru piese frontale ScrewFit • d1=63 • d11=T22
| Producător | Walter |
|---|
| Cod producător | AK531.H63A.T22.110CO |
|---|
| Cod articol | 5100829 |
|---|
| EAN | 0456420851 |
|---|
| Tip | Adaptor DIN 69893-1 A |
|---|
| Greutate netă | 0,903 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Date tehnice
| Lungime utilă (l16) | 76 mm |
|---|
| Lungimea funcţională (l4) | 110 mm |
|---|
| Codificare sculă (Codificare) | AK531.H63A.T22.110CO |
|---|
| Turaţie maximă (RPMX) | 30000 r/min |
|---|
| Greutatea (Greutate) | 0,9 kg |
|---|
| Codul dimensiunii de îmbinare (d1) | HSK-A63 |
|---|
| Diametrul corpului (A1) | 22 mm |
|---|
| Diametrul exterior 2 (A2) | 22 mm |
|---|
| Diametrul gulerului (A4) | 63 mm |
|---|
| Lungime diametru exterior 1 (B1) | 76 mm |
|---|
| Lungime diametru corp 2 (B2) | 84 mm |
|---|
| Lungime în consolă (B3) | 110 mm |
|---|
| Cantitate rezerve de reascuţire (B4) | 142 mm |
|---|
| Lungime funcţională (B71) | 110 mm |
|---|
| Coadă, pe partea maşinii (C11) | HSK |
|---|
| Formă adaptor, pe partea maşinii (C12) | 1 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 9 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 630 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 63 mm |
|---|
| Lungime coadă (C4) | 32 mm |
|---|
| Coadă, pe partea piesei (C51) | SAW |
|---|
| Formă adaptor, pe partea piesei (C52) | 1 |
|---|
| Variantă de adaptor, pe partea piesei (C54) | 9 |
|---|
| Tip de preluare, pe partea piesei (C55) | 5 |
|---|
| Mărime adaptor pe partea piesei (C6) | 220 |
|---|
| Turaţie, maximă (D6) | 30000 1/min |
|---|
| Masă (greutate) (D7) | 0,903 kg |
|---|
| Poziţie unghiulară, adaptor, pe partea piesei (E2) | 0° |
|---|
| Număr de găuri (G35) | 1 |
|---|
| Intrare agent de lubrifiere/răcire (H21) | 1 |
|---|
| Ieşire agent de lubrifiere/răcire (H22) | 1 |
|---|
| Standard (J1) | ISO12164-1 |
|---|
| Număr standard sub formă de litere (J11) | A |
|---|
| Număr articol (J21) | AK531.H63A.T22.110CO |
|---|
| Codificare produs (J22) | 11 |
|---|
| Siglă companie (J3) | W |
|---|
| Codare loc de separare pe partea piesei (J4) | SAW01C0220**** |
|---|
| Codare loc de separare pe partea maşinii (J6) | HSK01C0630$$$$ |
|---|
| Dispozitiv de stocare (J7) | 0 |
|---|
