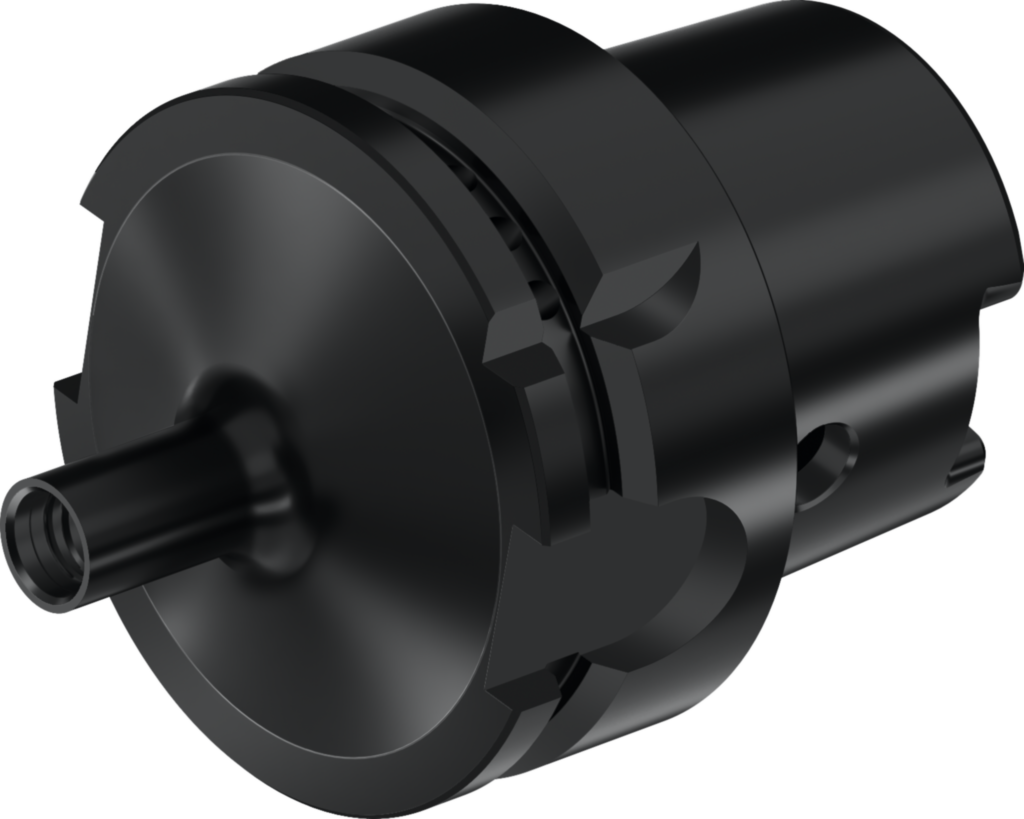

Adaptor DIN 69893-1 A AB371-H63-E16-056 8818530
Adaptor DIN 69893-1 A AB371-H • metric • d1=63 • d11=E16
| Producător | Walter |
|---|
| Cod producător | AB371-H63-E16-056 |
|---|
| Cod articol | 8818530 |
|---|
| EAN | 4063467422033 |
|---|
| Tip | Adaptor DIN 69893-1 A |
|---|
| Greutate netă | 0,690 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Date tehnice
| Codul dimensiunii de îmbinare (d11) | E16 |
|---|
| Lungimea funcţională (l16) | 30 mm |
|---|
| Codificare sculă (Codificare) | AB371-H63-E16-056 |
|---|
| Turaţie maximă (RPMX) | 80000 r/min |
|---|
| Greutatea (Greutate) | 0,69 kg |
|---|
| Diametrul corpului (A1) | 15,4 mm |
|---|
| Diametrul exterior 2 (A2) | 15,4 mm |
|---|
| Diametrul gulerului (A4) | 63 mm |
|---|
| Lungime diametru exterior 1 (B1) | 21,3 mm |
|---|
| Lungime diametru corp 2 (B2) | 30 mm |
|---|
| Lungime în consolă (B3) | 56 mm |
|---|
| Cantitate rezerve de reascuţire (B4) | 88 mm |
|---|
| Lungime funcţională (B71) | 56 mm |
|---|
| Coadă, pe partea maşinii (C11) | HSK |
|---|
| Formă adaptor, pe partea maşinii (C12) | 1 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 9 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 630 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 63 mm |
|---|
| Lungime coadă (C4) | 32 mm |
|---|
| Coadă, pe partea piesei (C51) | SAC |
|---|
| Formă adaptor, pe partea piesei (C52) | 4 |
|---|
| Variantă de adaptor, pe partea piesei (C54) | 9 |
|---|
| Tip de preluare, pe partea piesei (C55) | 5 |
|---|
| Mărime adaptor pe partea piesei (C6) | 160 |
|---|
| Turaţie, maximă (D6) | 80000 1/min |
|---|
| Masă (greutate) (D7) | 0,69 kg |
|---|
| Poziţie unghiulară, adaptor, pe partea piesei (E2) | 0° |
|---|
| Număr de găuri (G35) | 1 |
|---|
| Intrare agent de lubrifiere/răcire (H21) | 1 |
|---|
| Ieşire agent de lubrifiere/răcire (H22) | 1 |
|---|
| Standard (J1) | ISO12164-1 |
|---|
| Număr standard sub formă de litere (J11) | A |
|---|
| Număr articol (J21) | AB371-H63-E16-056 |
|---|
| Codificare produs (J22) | 8781 |
|---|
| Siglă companie (J3) | W |
|---|
| Codare loc de separare pe partea piesei (J4) | SAC04A0160**** |
|---|
| Codare loc de separare pe partea maşinii (J6) | HSK01C0630$$$$ |
|---|
| Dispozitiv de stocare (J7) | 0 |
|---|
| Număr standard caracteristică (NSM) | DIN4000-89 |
|---|
