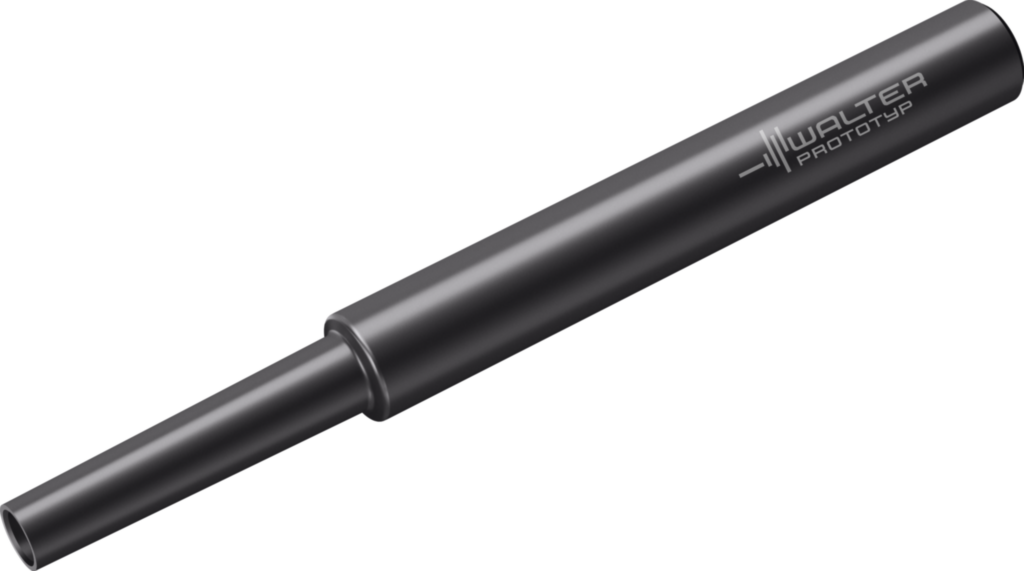

Adaptor DIN 6535 HA AK610.Z16.E12.060 5634449
Adaptor DIN 6535 HA AK610 • metric • Pentru capete de frezare ConeFit • d1=16 • d11=E12
| Producător | Walter Prototyp |
|---|
| Cod producător | AK610.Z16.E12.060 |
|---|
| Cod articol | 5634449 |
|---|
| EAN | 4042446190125 |
|---|
| Tip | Adaptor DIN 6535 HA |
|---|
| Greutate netă | 0,222 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Date tehnice
| Lungimea funcţională (l4) | 60 mm |
|---|
| Lungimea totală (l1) | 170 mm |
|---|
| Codificare sculă (Codificare) | AK610.Z16.E12.060 |
|---|
| Turaţie maximă (RPMX) | 54060 r/min |
|---|
| Greutatea (Greutate) | 0,22 kg |
|---|
| Codul dimensiunii de îmbinare (d1) | 16 |
|---|
| Diametrul corpului (A1) | 11,6 mm |
|---|
| Lungime diametru exterior 1 (B1) | 60 mm |
|---|
| Lungime în consolă (B3) | 122 mm |
|---|
| Cantitate rezerve de reascuţire (B4) | 170 mm |
|---|
| Lungime funcţională (B71) | 170 mm |
|---|
| Coadă, pe partea maşinii (C11) | ZYL |
|---|
| Formă adaptor, pe partea maşinii (C12) | 1 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 1 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 160 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 16 mm |
|---|
| Diametru de prindere, pe partea maşinii, clasă de toleranţă ISO (C31) | h6 |
|---|
| Lungime coadă (C4) | 48 mm |
|---|
| Coadă, pe partea piesei (C51) | SAC |
|---|
| Formă adaptor, pe partea piesei (C52) | 4 |
|---|
| Variantă de adaptor, pe partea piesei (C54) | 9 |
|---|
| Tip de preluare, pe partea piesei (C55) | 5 |
|---|
| Mărime adaptor pe partea piesei (C6) | 120 |
|---|
| Diametru de prindere, minim/diametru nominal, pe partea piesei (C711) | h6 |
|---|
| Turaţie, maximă (D6) | 54060 1/min |
|---|
| Masă (greutate) (D7) | 0,222 kg |
|---|
| Poziţie unghiulară, adaptor, pe partea piesei (E2) | 0° |
|---|
| Număr de găuri (G35) | 1 |
|---|
| Intrare agent de lubrifiere/răcire (H21) | 1 |
|---|
| Ieşire agent de lubrifiere/răcire (H22) | 1 |
|---|
| Număr articol (J21) | AK610.Z16.E12.060 |
|---|
| Codificare produs (J22) | 6 |
|---|
| Siglă companie (J3) | W |
|---|
| Codare loc de separare pe partea piesei (J4) | SAC04A0120**** |
|---|
| Codare loc de separare pe partea maşinii (J6) | ZYL01G1600h$06 |
|---|
| Dispozitiv de stocare (J7) | 0 |
|---|
| Număr standard caracteristică (NSM) | DIN4000-89 |
|---|
