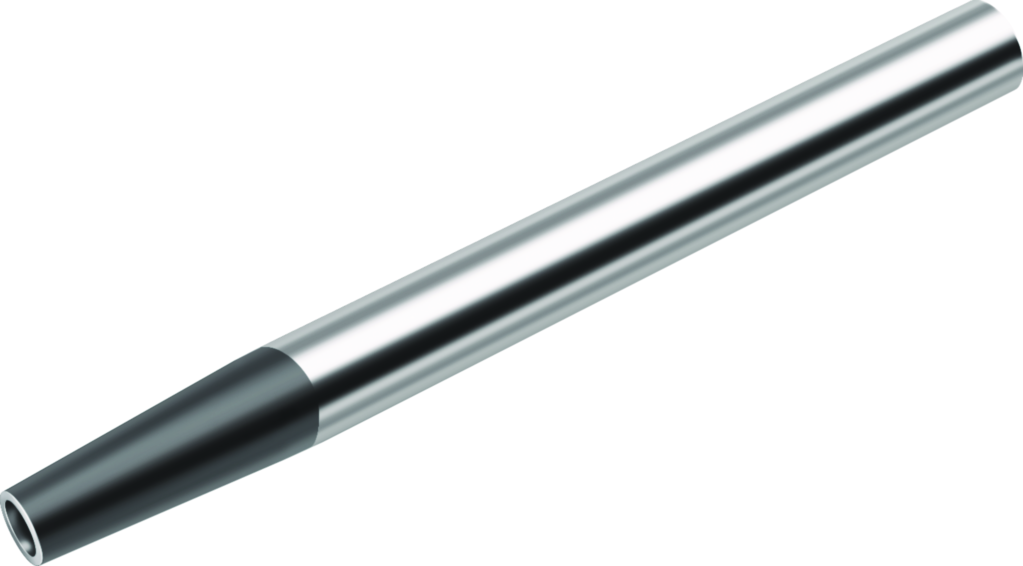

Adaptor DIN 1835 A A510.Z25.T22.282-CS 5007249
Adaptor DIN 1835 A A510 • metric • Pentru piese frontale ScrewFit • d1=25 • d11=T22
| Producător | Walter |
|---|
| Cod producător | A510.Z25.T22.282-CS |
|---|
| Cod articol | 5007249 |
|---|
| EAN | 0354345851 |
|---|
| Tip | Adaptor DIN 1835 A |
|---|
| Greutate netă | 2,224 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Date tehnice
| Lungime utilă (l16) | 55 mm |
|---|
| Lungimea funcţională (l4) | 282 mm |
|---|
| Lungimea totală (l1) | 340 mm |
|---|
| Codificare sculă (Codificare) | A510.Z25.T22.282-CS |
|---|
| Turaţie maximă (RPMX) | 50000 r/min |
|---|
| Greutatea (Greutate) | 2,22 kg |
|---|
| Codul dimensiunii de îmbinare (d1) | 25 |
|---|
| Diametrul corpului (A1) | 22 mm |
|---|
| Lungime diametru exterior 1 (B1) | 55 mm |
|---|
| Lungime în consolă (B3) | 282 mm |
|---|
| Cantitate rezerve de reascuţire (B4) | 340 mm |
|---|
| Lungime funcţională (B71) | 282 mm |
|---|
| Coadă, pe partea maşinii (C11) | ZYL |
|---|
| Formă adaptor, pe partea maşinii (C12) | 1 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 0 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 250 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 25 mm |
|---|
| Lungime coadă (C4) | 56 mm |
|---|
| Coadă, pe partea piesei (C51) | SAW |
|---|
| Formă adaptor, pe partea piesei (C52) | 1 |
|---|
| Variantă de adaptor, pe partea piesei (C54) | 8 |
|---|
| Tip de preluare, pe partea piesei (C55) | 5 |
|---|
| Mărime adaptor pe partea piesei (C6) | 220 |
|---|
| Turaţie, maximă (D6) | 50000 1/min |
|---|
| Masă (greutate) (D7) | 2,224 kg |
|---|
| Poziţie unghiulară, adaptor, pe partea piesei (E2) | 0° |
|---|
| Număr de găuri (G35) | 1 |
|---|
| Intrare agent de lubrifiere/răcire (H21) | 0 |
|---|
| Ieşire agent de lubrifiere/răcire (H22) | 0 |
|---|
| Număr articol (J21) | A510.Z25.T22.282-CS |
|---|
| Codificare produs (J22) | 3 |
|---|
| Siglă companie (J3) | W |
|---|
| Codare loc de separare pe partea piesei (J4) | SAW01C0220**** |
|---|
| Codare loc de separare pe partea maşinii (J6) | ZYL01G2500$$$$ |
|---|
| Dispozitiv de stocare (J7) | 0 |
|---|
| Număr standard caracteristică (NSM) | DIN4000-89 |
|---|
