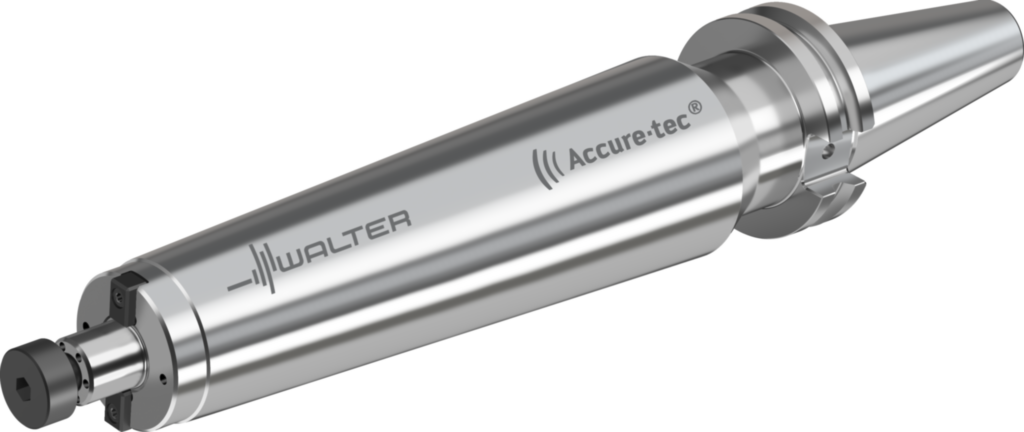

Adaptor CAT-V conic – antivibraţii AC001.K • inch • Pentru scule de frezare cu alezaj cilindric conform DIN 138 • Cu amortizor de vibraţii prereglat • d1=50 • d11=1
Producător
Walter
Cod producător
AC001.K50-B26-305
Cod articol
7972894
EAN
0641184851
Tip
Adaptor CAT-V conic – antivibraţii
Greutate netă
10,900 kg
Disponibilitate
Unelte standard pe stoc
Avantaje
Productivitate înaltă şi calitate bună a suprafeţei – concomitent cu durabilitatea ridicată a sculei şi axului
Amortizare a vibraţiilor reglată preliminar din fabrică, direct utilizabilă
Proces stabil cu nivel scăzut de zgomot
Prelucrare fiabilă până la 5 × D
Evacuare optimă a aşchiilor datorită alimentării interne cu lichid de răcire
Adâncime de aşchiere până la de 3 ori mai mare (comparativ cu procedeele convenţionale)
Date tehnice
Bolţ de strângere, dimensiune filet (d13)
1
Lungimea funcţională (l4)
12 inch
Codificare sculă (Codificare)
AC001.K50-B26-305
Turaţie maximă (RPMX)
6000 r/min
Greutatea (Greutate)
24,03 lbs
Codul dimensiunii de îmbinare (d1)
CAT50
Diametrul corpului (A1)
57,15 mm
Diametrul exterior 2 (A2)
76,2 mm
Diametrul gulerului (A4)
98,42 mm
Lungime diametru exterior 1 (B1)
10 mm
Lungime diametru corp 2 (B2)
78,65 mm
Lungime în consolă (B3)
304,8 mm
Cantitate rezerve de reascuţire (B4)
424,1 mm
Lungime funcţională (B71)
304,8 mm
Coadă, pe partea maşinii (C11)
SKG
Formă adaptor, pe partea maşinii (C12)
37
Mărime nominală filet adaptor, pe partea maşinii (C13)
1"-8
Variantă de adaptor, pe partea maşinii (C14)
9
Tip de preluare, pe partea maşinii (C15)
5
Mărime adaptor, pe partea maşinii (C2)
500
Diametru de prindere, pe partea maşinii (C3)
25,4 mm
Lungime coadă (C4)
17,526 mm
Coadă, pe partea piesei (C51)
FDA
Formă adaptor, pe partea piesei (C52)
12
Variantă de adaptor, pe partea piesei (C54)
3
Tip de preluare, pe partea piesei (C55)
0
Mărime adaptor pe partea piesei (C6)
1000
Diametru de prindere, pe partea piesei (C71)
25,4 mm
Lungime de prindere, pe partea piesei (C81)
17,526 mm
Turaţie, maximă (D6)
6000 1/min
Masă (greutate) (D7)
10,9 kg
Poziţie unghiulară, adaptor, pe partea piesei (E2)
