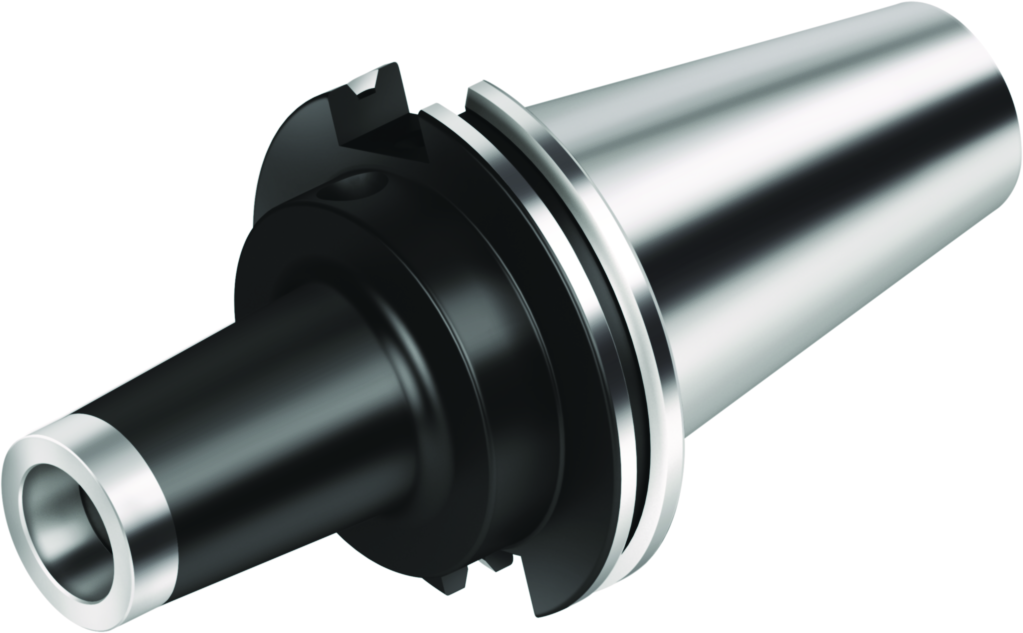

Adaptor ASME B5.50 CAT-40 AK540.US40.T28.065 5027850
Adaptor ASME B5.50 CAT-40 AK540 • inch • Pentru piese frontale ScrewFit • d1=40 • d11=T28
| Producător | Walter |
|---|
| Cod producător | AK540.US40.T28.065 |
|---|
| Cod articol | 5027850 |
|---|
| EAN | 0472998851 |
|---|
| Tip | Adaptor ASME B5.50 CAT-40 |
|---|
| Greutate netă | 1,145 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Date tehnice
| Diametrul de îmbinare (d14) | 1,102 inch |
|---|
| Bolţ de strângere, dimensiune filet (d13) | 5 |
|---|
| Lungimea corpului (l16) | 0,394 inch |
|---|
| Diametrul corpului (l18) | 1,142 inch |
|---|
| Lungimea funcţională (l4) | 2,559 inch |
|---|
| Codificare sculă (Codificare) | AK540.US40.T28.065 |
|---|
| Turaţie maximă (RPMX) | 12000 r/min |
|---|
| Greutatea (Greutate) | 2,524 lbs |
|---|
| Codul dimensiunii de îmbinare (d1) | CAT40 |
|---|
| Diametrul exterior 2 (A2) | 28 mm |
|---|
| Diametrul gulerului (A4) | 63,5 mm |
|---|
| Lungime diametru exterior 1 (B1) | 10,008 mm |
|---|
| Lungime diametru corp 2 (B2) | 29 mm |
|---|
| Lungime în consolă (B3) | 64,999 mm |
|---|
| Cantitate rezerve de reascuţire (B4) | 133,399 mm |
|---|
| Lungime funcţională (B71) | 64,999 mm |
|---|
| Coadă, pe partea maşinii (C11) | SKG |
|---|
| Formă adaptor, pe partea maşinii (C12) | 37 |
|---|
| Mărime nominală filet adaptor, pe partea maşinii (C13) | 5/8"-11 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 9 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 400 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 28 mm |
|---|
| Lungime coadă (C4) | 68,4 mm |
|---|
| Coadă, pe partea piesei (C51) | SAW |
|---|
| Formă adaptor, pe partea piesei (C52) | 1 |
|---|
| Mărime nominală filet adaptor, pe partea piesei (C53) | 5/8"-11 |
|---|
| Variantă de adaptor, pe partea piesei (C54) | 9 |
|---|
| Tip de preluare, pe partea piesei (C55) | 5 |
|---|
| Mărime adaptor pe partea piesei (C6) | 280 |
|---|
| Turaţie, maximă (D6) | 12000 1/min |
|---|
| Masă (greutate) (D7) | 1,145 kg |
|---|
| Poziţie unghiulară, adaptor, pe partea piesei (E2) | 0° |
|---|
| Număr de găuri (G35) | 1 |
|---|
| Intrare agent de lubrifiere/răcire (H21) | 7 |
|---|
| Ieşire agent de lubrifiere/răcire (H22) | 1 |
|---|
| Standard (J1) | ASME B5.50 |
|---|
| Număr standard sub formă de litere (J11) | AD/ |
|---|
| Număr articol (J21) | AK540.US40.T28.065 |
|---|
| Codificare produs (J22) | 6804 |
|---|
