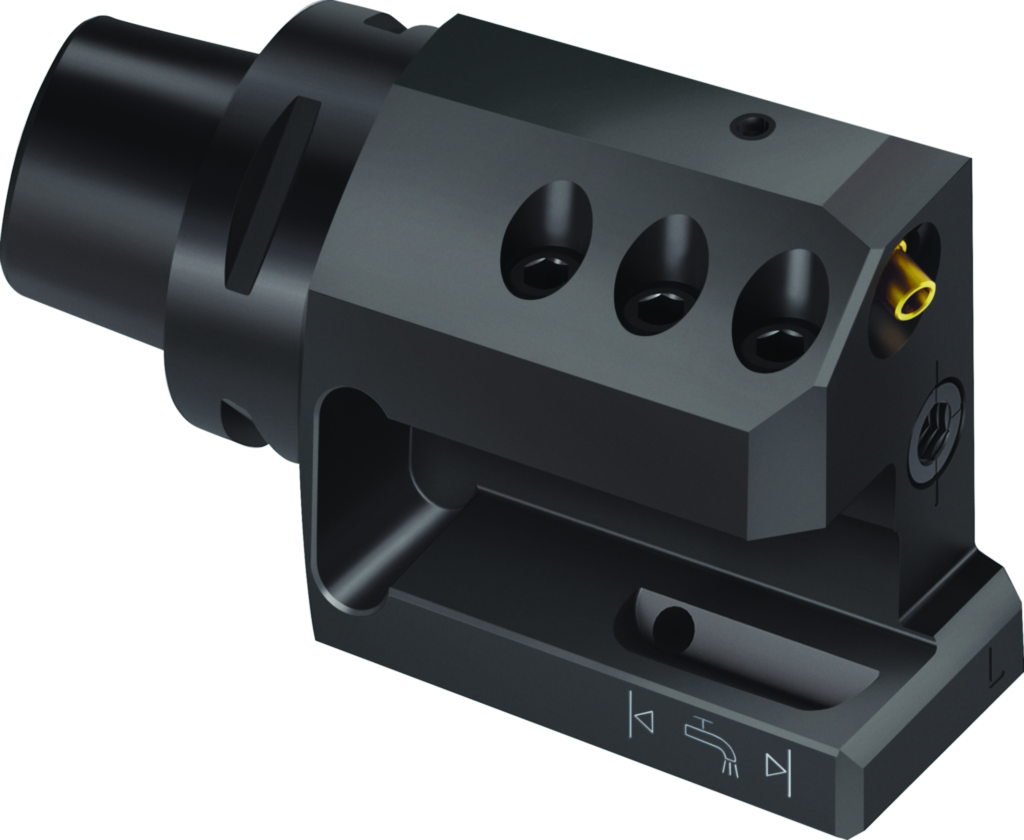

Walter Capto TM – Adaptor axial A2120-C6-25R-122-P 7503180
Walter Capto TM – Adaptor axial A2120-C...-P • metric • Walter Capto TM ISO 26623 • Dreapta • 63mm
Producător
Walter
Cod producător
A2120-C6-25R-122-P
Cod articol
7503180
EAN
0925983968
Tip
Walter Capto TM – Adaptor axial
Greutate netă
2,938 kg
Disponibilitate
Unelte standard pe stoc
Avantaje
Manevrare mai simplă datorită soluţiei Plug-and-play
Reducerea timpilor de inactivitate a maşinii unelte
Creştere a durabilităţii sculei şi muchiei aşchietoare, precum şi formare îmbunătăţită a aşchiei, deoarece lichidul de răcire este ghidat direct sub aşchie
Date tehnice
Mărime (Mărime)
C6
Diametrul de îmbinare (d14)
100 mm
Înălţime (h)
25 mm
Lungimea funcţională (l4)
122 mm
Lungime utilă (l3)
122
Lăţime (b1)
38
Codificare sculă (Codificare)
A2120-C6-25R-122-P
Lăţimea radială (b2)
32 mm
Lăţimea funcţională (f)
13 mm
Greutatea (Greutate)
2,94 kg
Lungime diametru exterior 1 (B1)
100 mm
Lungime în consolă (B3)
122 mm
Cantitate rezerve de reascuţire (B4)
160 mm
Lungime funcţională (B71)
115 mm
Înălţime de funcţionare (B72)
25 mm
Lăţime funcţională (B73)
13 mm
Înălţime totală (B81)
78 mm
Înălţime radială (B82)
46 mm
Lăţime totală (B91)
70 mm
Lăţime radială (B92)
32 mm
Coadă, pe partea maşinii (C11)
CCS
Formă adaptor, pe partea maşinii (C12)
1
Variantă de adaptor, pe partea maşinii (C14)
9
Tip de preluare, pe partea maşinii (C15)
5
Mărime adaptor, pe partea maşinii (C2)
630
Diametru de prindere, pe partea maşinii (C3)
63 mm
Lungime coadă (C4)
38 mm
Coadă, pe partea piesei (C51)
VKT
Formă adaptor, pe partea piesei (C52)
1
Variantă de adaptor, pe partea piesei (C54)
1
Tip de preluare, pe partea piesei (C55)
5
Mărime adaptor pe partea piesei (C6)
2516
Diametru de prindere, pe partea piesei (C71)
251,6 mm
Diametru de prindere, max. (C72)
252,7 mm
Masă (greutate) (D7)
2,938 kg
Sensul de aşchiere (E1)
R
Poziţie unghiulară, adaptor, pe partea piesei (E2)
