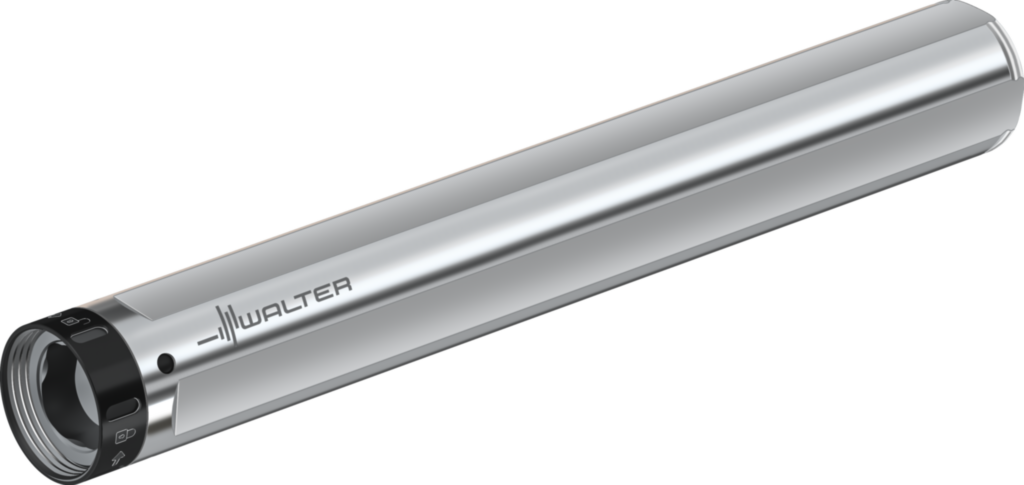

Tijă cilindrică - QuadFit A2100-40-Q40-288 8458015
Tijă cilindrică - QuadFit A2100 • metric • Coadă cilindrică cu suprafaţă de strângere • Neutru • 40mmmm
| Producător | Walter |
|---|
| Cod producător | A2100-40-Q40-288 |
|---|
| Cod articol | 8458015 |
|---|
| EAN | 4063465503314 |
|---|
| Tip | Tijă cilindrică - QuadFit |
|---|
| Greutate netă | 2,585 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Avantaje
- Schimbarea rapidă şi precisă a sculei (±0,002 mm)
- Timpi neproductivi mai puţini datorită schimbării rapide a sculei
- Gamă largă de aplicaţii pentru toate segmentele
- Utilizare universală pentru aplicaţii de strunjire
- Manipulare ușoară
Date tehnice
| Bolţ de strângere, dimensiune filet (d13) | G 1/4 |
|---|
| Codul dimensiunii de îmbinare (d11) | Q40 |
|---|
| Diametrul de îmbinare (d1) | 40 mm |
|---|
| Lungime coadă (l5) | 160 mm |
|---|
| Lungimea totală (l1) | 294,4 mm |
|---|
| Lungime maximă în consolă (l4) | 128 mm |
|---|
| Codificare sculă (Codificare) | A2100-40-Q40-288 |
|---|
| Greutatea (Greutate) | 2,58 kg |
|---|
| Lungime diametru exterior 1 (B1) | 128 mm |
|---|
| Lungime în consolă (B3) | 128 mm |
|---|
| Cantitate rezerve de reascuţire (B4) | 294,4 mm |
|---|
| Lungime funcţională (B71) | 128 mm |
|---|
| Înălţime de funcţionare (B72) | 0 mm |
|---|
| Lăţime funcţională (B73) | 0 mm |
|---|
| Coadă, pe partea maşinii (C11) | ZYL |
|---|
| Formă adaptor, pe partea maşinii (C12) | 22 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 1 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 400 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 40 mm |
|---|
| Coadă, pe partea piesei (C51) | SGL |
|---|
| Formă adaptor, pe partea piesei (C52) | 1 |
|---|
| Variantă de adaptor, pe partea piesei (C54) | 9 |
|---|
| Tip de preluare, pe partea piesei (C55) | 5 |
|---|
| Mărime adaptor pe partea piesei (C6) | 400 |
|---|
| Masă (greutate) (D7) | 2,585 kg |
|---|
| Sensul de aşchiere (E1) | N |
|---|
| Poziţie unghiulară, adaptor, pe partea piesei (E2) | 0° |
|---|
| Intrare agent de lubrifiere/răcire (H21) | 1 |
|---|
| Ieşire agent de lubrifiere/răcire (H22) | 1 |
|---|
| Număr articol (J21) | A2100-40-Q40-288 |
|---|
| Codificare produs (J22) | 8251 |
|---|
| Siglă companie (J3) | W |
|---|
| Codare loc de separare pe partea piesei (J4) | SGL01A0400**** |
|---|
| Codare loc de separare pe partea maşinii (J6) | ZYL22G4000$$$$ |
|---|
| Dispozitiv de stocare (J7) | 0 |
|---|
| Număr standard caracteristică (NSM) | DIN4000-89 |
|---|
