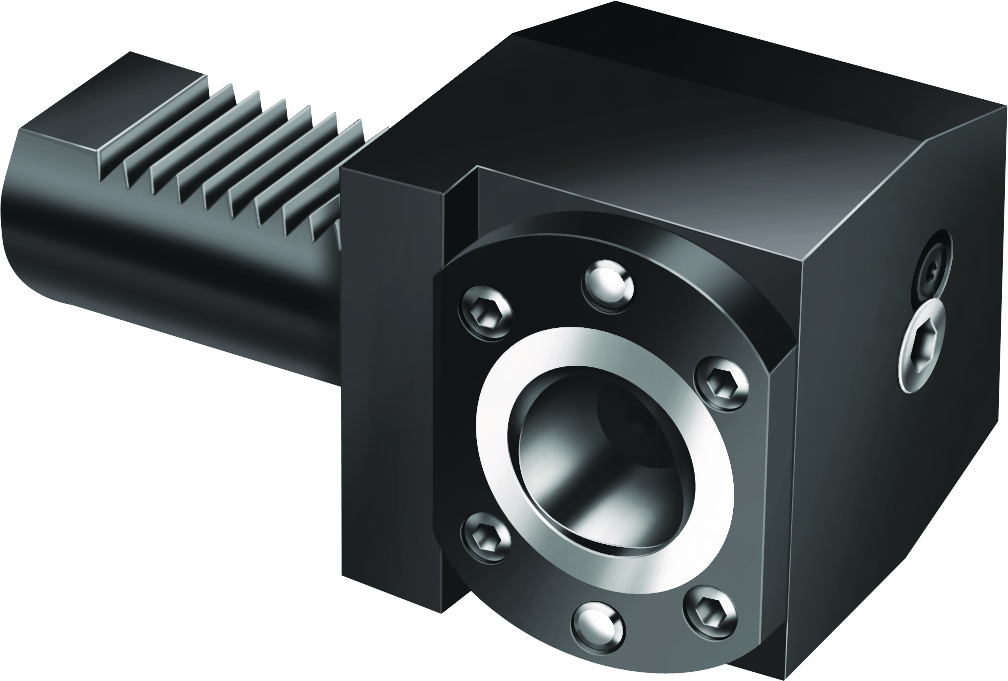

Sisteme de prindere VDI DIN 69880 C4-RC2040-51030M 5012372
Sisteme de prindere VDI DIN 69880 TYP 2030 / 2040 / 2050 / 2060 • VDI DIN 69880 • metric • Dreapta • C4
| Producător | Walter |
|---|
| Cod producător | C4-RC2040-51030M |
|---|
| Cod articol | 5012372 |
|---|
| EAN | 0349901967 |
|---|
| Tip | Sisteme de prindere VDI DIN 69880 |
|---|
| Greutate netă | 3,921 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Date tehnice
| Mărime (Mărime) | C4 |
|---|
| Înălţime (h3) | 38 mm |
|---|
| Lungime utilă (l3) | 51 mm |
|---|
| Lungimea funcţională (l4) | 75 mm |
|---|
| Lăţime (b1) | 86 mm |
|---|
| Codificare sculă (Codificare) | C4-RC2040-51030M |
|---|
| Lungime în consolă (l2) | 30 mm |
|---|
| Codul dimensiunii de îmbinare (d1) | VDI40 |
|---|
| Cantitate rezerve de reascuţire (B4) | 138 mm |
|---|
| Lungime funcţională (B71) | 51 mm |
|---|
| Înălţime de funcţionare (B72) | 0 mm |
|---|
| Lăţime funcţională (B73) | 30 mm |
|---|
| Înălţime totală (B81) | 75 mm |
|---|
| Lăţime totală (B91) | 86 mm |
|---|
| Coadă, pe partea maşinii (C11) | ZYV |
|---|
| Formă adaptor, pe partea maşinii (C12) | 1 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 9 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 400 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 40 mm |
|---|
| Lungime coadă (C4) | 63 mm |
|---|
| Coadă, pe partea piesei (C51) | CCS |
|---|
| Formă adaptor, pe partea piesei (C52) | 1 |
|---|
| Variantă de adaptor, pe partea piesei (C54) | 9 |
|---|
| Tip de preluare, pe partea piesei (C55) | 5 |
|---|
| Mărime adaptor pe partea piesei (C6) | 400 |
|---|
| Masă (greutate) (D7) | 3,921 kg |
|---|
| Sensul de aşchiere (E1) | R |
|---|
| Poziţie unghiulară, adaptor, pe partea piesei (E2) | 0° |
|---|
| Intrare agent de lubrifiere/răcire (H21) | 2 |
|---|
| Ieşire agent de lubrifiere/răcire (H22) | 1 |
|---|
| Standard (J1) | ISO26623-2 |
|---|
| Număr articol (J21) | C4-RC2040-51030M |
|---|
| Codificare produs (J22) | 5031 |
|---|
| Siglă companie (J3) | W |
|---|
| Codare loc de separare pe partea piesei (J4) | CCS01C0400**** |
|---|
| Codare loc de separare pe partea maşinii (J6) | ZYV01C0400$$$$ |
|---|
| Dispozitiv de stocare (J7) | 0 |
|---|
| Număr standard caracteristică (NSM) | DIN4000-89 |
|---|
