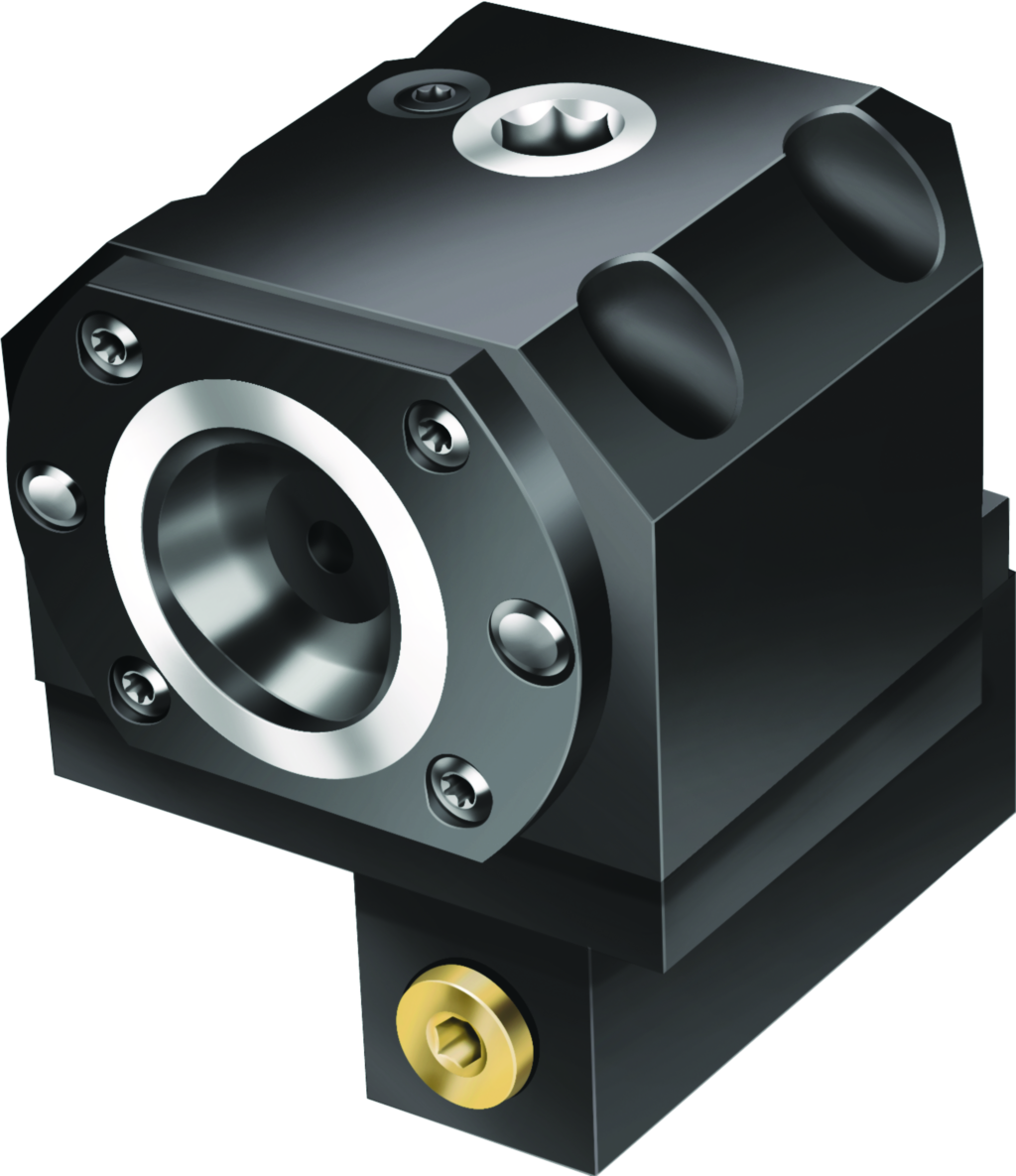

Sisteme de prindere C5-RC2085-32130-20M 5029309
Sisteme de prindere Typ 2080 / 2085 • inch • Dreapta • C5 • Acţionate manual • Cu coadă pătrată pentru prelucrare exterioară
| Producător | Walter |
|---|
| Cod producător | C5-RC2085-32130-20M |
|---|
| Cod articol | 5029309 |
|---|
| EAN | 0472627967 |
|---|
| Tip | Sisteme de prindere |
|---|
| Greutate netă | 3,360 kg |
|---|
| Disponibilitate | Articolul nu este încă în stoc. |
|---|
Date tehnice
| Intrarea agentului de răcire-lubrifiere, filet (Th) | G1/8 |
|---|
| Mărime (Mărime) | C5 |
|---|
| Înălţime (h2) | 1,25 inch |
|---|
| Lungimea totală (l1) | 5,138 inch |
|---|
| Lăţime (b1) | 2,52 inch |
|---|
| Codificare sculă (Codificare) | C5-RC2085-32130-20M |
|---|
| Lungime utilă (l3) | 1,26 inch |
|---|
| Greutatea (Greutate) | 7,408 lbs |
|---|
| Lungime în consolă (B3) | 130,56 mm |
|---|
| Cantitate rezerve de reascuţire (B4) | 130,5 mm |
|---|
| Lungime funcţională (B71) | 130,5 mm |
|---|
| Înălţime de funcţionare (B72) | 31,75 mm |
|---|
| Lăţime funcţională (B73) | 32 mm |
|---|
| Înălţime totală (B81) | 72 mm |
|---|
| Lăţime totală (B91) | 64 mm |
|---|
| Coadă, pe partea maşinii (C11) | VKT |
|---|
| Formă adaptor, pe partea maşinii (C12) | 1 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 3 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 4020 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 50 mm |
|---|
| Coadă, pe partea piesei (C51) | CCS |
|---|
| Formă adaptor, pe partea piesei (C52) | 1 |
|---|
| Variantă de adaptor, pe partea piesei (C54) | 9 |
|---|
| Tip de preluare, pe partea piesei (C55) | 5 |
|---|
| Mărime adaptor pe partea piesei (C6) | 500 |
|---|
| Masă (greutate) (D7) | 3,36 kg |
|---|
| Sensul de aşchiere (E1) | R |
|---|
| Poziţie unghiulară, adaptor, pe partea piesei (E2) | 0° |
|---|
| Intrare agent de lubrifiere/răcire (H21) | 2 |
|---|
| Ieşire agent de lubrifiere/răcire (H22) | 2 |
|---|
| Standard (J1) | ISO26623-2 |
|---|
| Număr articol (J21) | C5-RC2085-32130-20M |
|---|
| Codificare produs (J22) | 5189 |
|---|
| Siglă companie (J3) | W |
|---|
| Codare loc de separare pe partea piesei (J4) | CCS01C0500**** |
|---|
| Codare loc de separare pe partea maşinii (J6) | VKT01B4020$$$$ |
|---|
| Dispozitiv de stocare (J7) | 0 |
|---|
| Număr standard caracteristică (NSM) | DIN4000-89 |
|---|
