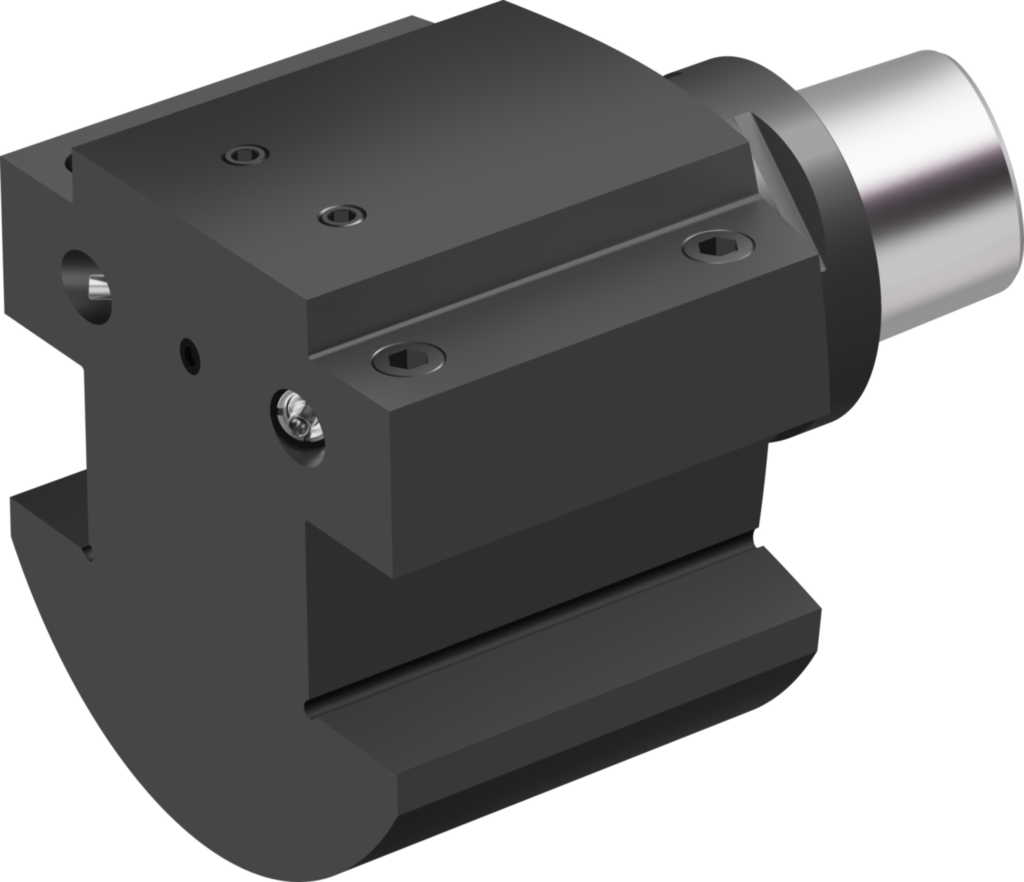

Adaptor axial C6-ASHS-58115-32 5043660
Adaptor axial C.-ASH • metric • Walter Capto TM ISO 26623 • Neutru • 63mm
| Producător | Walter |
|---|
| Cod producător | C6-ASHS-58115-32 |
|---|
| Cod articol | 5043660 |
|---|
| EAN | 0439306968 |
|---|
| Tip | Adaptor axial |
|---|
| Greutate netă | 7,650 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Date tehnice
| Mărime (Mărime) | C6 |
|---|
| Diametrul de îmbinare (d14) | 140 mm |
|---|
| Înălţime (h) | 32 mm |
|---|
| Lungimea funcţională (l4) | 115 mm |
|---|
| Lungime utilă (l3) | 115 |
|---|
| Codificare sculă (Codificare) | C6-ASHS-58115-32 |
|---|
| Lăţimea funcţională (f) | 33 mm |
|---|
| Greutatea (Greutate) | 7,65 kg |
|---|
| Lungime în consolă (B3) | 115 mm |
|---|
| Cantitate rezerve de reascuţire (B4) | 153 mm |
|---|
| Lungime funcţională (B71) | 115 mm |
|---|
| Înălţime de funcţionare (B72) | 32 mm |
|---|
| Lăţime funcţională (B73) | 33 mm |
|---|
| Înălţime totală (B81) | 110 mm |
|---|
| Înălţime radială (B82) | 70 mm |
|---|
| Lăţime totală (B91) | 116 mm |
|---|
| Lăţime radială (B92) | 58 mm |
|---|
| Coadă, pe partea maşinii (C11) | CCS |
|---|
| Formă adaptor, pe partea maşinii (C12) | 1 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 8 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 630 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 63 mm |
|---|
| Lungime coadă (C4) | 38 mm |
|---|
| Coadă, pe partea piesei (C51) | VKT |
|---|
| Formă adaptor, pe partea piesei (C52) | 1 |
|---|
| Variantă de adaptor, pe partea piesei (C54) | 0 |
|---|
| Tip de preluare, pe partea piesei (C55) | 5 |
|---|
| Mărime adaptor pe partea piesei (C6) | 3220 |
|---|
| Diametru de prindere, pe partea piesei (C71) | 322 mm |
|---|
| Diametru de prindere, max. (C72) | 322,7 mm |
|---|
| Masă (greutate) (D7) | 7,65 kg |
|---|
| Sensul de aşchiere (E1) | N |
|---|
| Poziţie unghiulară, adaptor, pe partea piesei (E2) | 0° |
|---|
| Intrare agent de lubrifiere/răcire (H21) | 1 |
|---|
| Ieşire agent de lubrifiere/răcire (H22) | 0 |
|---|
| Standard (J1) | ISO26623-1 |
|---|
| Număr articol (J21) | C6-ASHS-58115-32 |
|---|
| Codificare produs (J22) | 5193 |
|---|
| Siglă companie (J3) | W |
|---|
