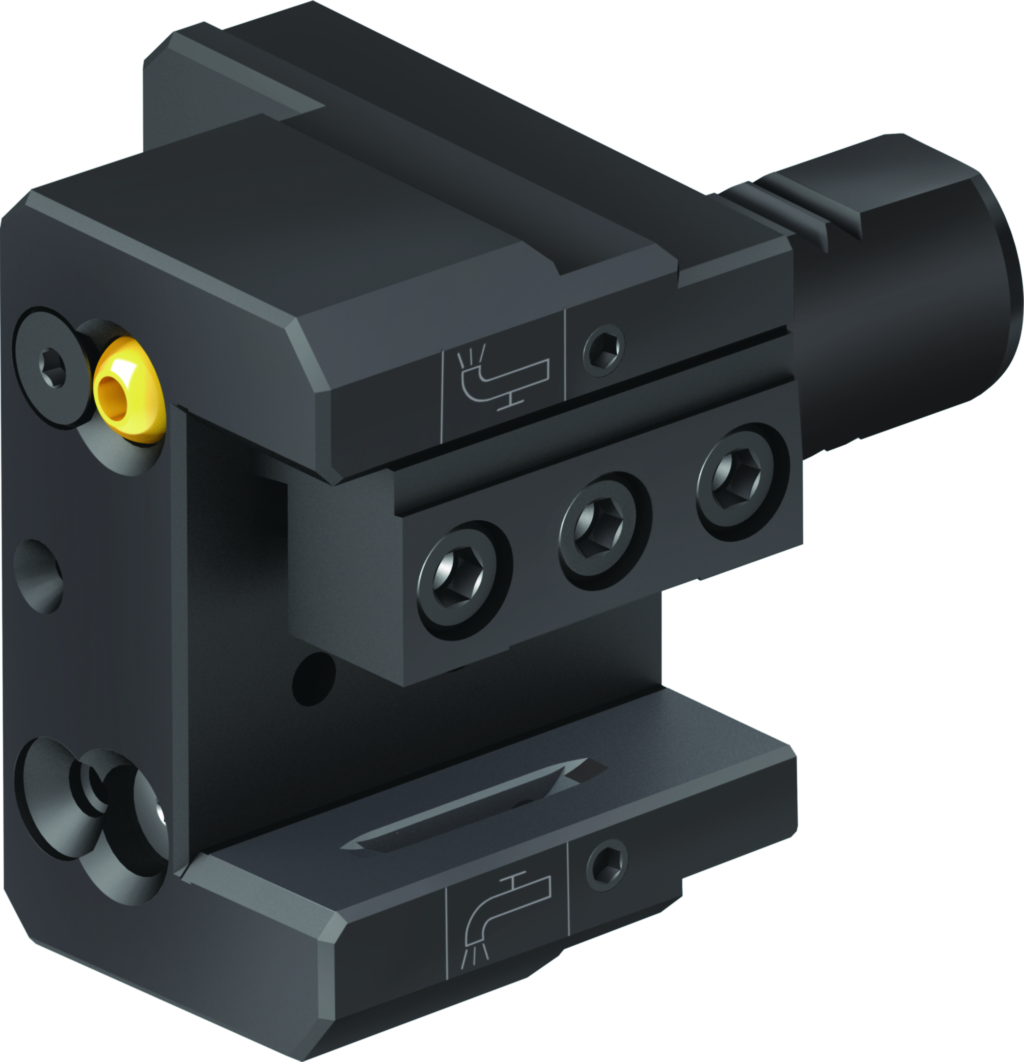

Adaptoare VDI – scule cu coadă pătrată DIN 69880 A2120-V50-25N-100-P 7669787
Adaptoare VDI – scule cu coadă pătrată DIN 69880 A2120-V...-P • metric • Neutru • 25 x 25 • Răcire de precizie
Producător
Walter
Cod producător
A2120-V50-25N-100-P
Cod articol
7669787
EAN
0963932968
Tip
Adaptoare VDI – scule cu coadă pătrată DIN 69880
Greutate netă
5,401 kg
Disponibilitate
Unelte standard pe stoc
Avantaje
Manevrare mai simplă datorită soluţiei Plug-and-play
Reducerea timpilor de inactivitate a maşinii unelte
Schimbare mai rapidă a sculei datorită acţionării din lateral cu pana de strângere
Creştere a durabilităţii sculei şi muchiei aşchietoare, precum şi formare îmbunătăţită a aşchiei, deoarece lichidul de răcire este ghidat direct sub aşchie
Date tehnice
Înălţime (h)
25 mm
Lungime (l6)
70 mm
Lungimea funcţională (l4)
100 mm
Codificare sculă (Codificare)
A2120-V50-25N-100-P
Lăţime (b1)
55,5 mm
Lăţimea radială (b2)
50 mm
Lăţimea funcţională (b3)
50 mm
Greutatea (Greutate)
5,4 kg
Diametrul cozii (d1)
VDI50
Lungime diametru exterior 1 (B1)
70 mm
Lungime în consolă (B3)
100 mm
Cantitate rezerve de reascuţire (B4)
175 mm
Lungime funcţională (B71)
100 mm
Lăţime funcţională (B73)
30,5 mm
Înălţime totală (B81)
105,5 mm
Lăţime totală (B91)
96 mm
Coadă, pe partea maşinii (C11)
ZYV
Formă adaptor, pe partea maşinii (C12)
1
Variantă de adaptor, pe partea maşinii (C14)
9
Tip de preluare, pe partea maşinii (C15)
5
Mărime adaptor, pe partea maşinii (C2)
500
Diametru de prindere, pe partea maşinii (C3)
50 mm
Lungime coadă (C4)
78 mm
Coadă, pe partea piesei (C51)
VKT
Formă adaptor, pe partea piesei (C52)
1
Variantă de adaptor, pe partea piesei (C54)
1
Tip de preluare, pe partea piesei (C55)
5
Mărime adaptor pe partea piesei (C6)
2516
Diametru de prindere, pe partea piesei (C71)
251,6 mm
Diametru de prindere, max. (C72)
252,7 mm
Masă (greutate) (D7)
5,401 kg
Sensul de aşchiere (E1)
N
Poziţie unghiulară, adaptor, pe partea piesei (E2)
