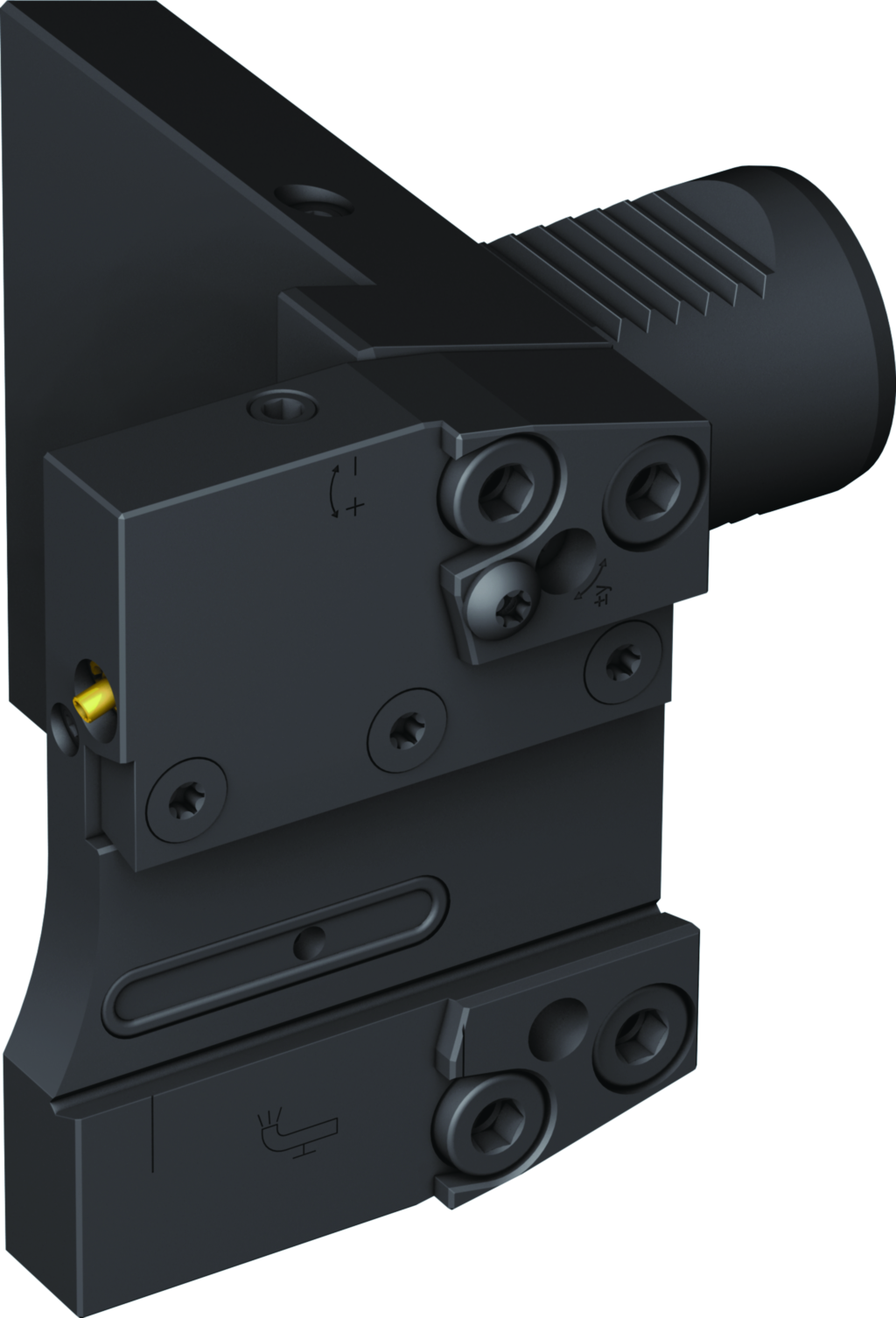

Adaptoare VDI – lame de debitare DIN 69880 A2110-V25-26L-083-P 7010501
Adaptoare VDI – lame de debitare DIN 69880 A2110-V...-P • metric • Stânga • 26L • Răcire de precizie
Producător
Walter
Cod producător
A2110-V25-26L-083-P
Cod articol
7010501
EAN
0832901963
Tip
Adaptoare VDI – lame de debitare DIN 69880
Greutate netă
1,386 kg
Disponibilitate
Unelte standard pe stoc
Avantaje
Flexibilitate: Acelaşi suport pentru poziţia de montaj standard şi deasupra capului
Durabilitate şi productivitate mai înalte datorită răcirii optime direct în zona de aşchiere, începând de la o presiune de 10 bari a lichidului de răcire
Aşchii scurte şi, implicit, eliminarea pauzelor pentru îndepărtarea acestora
Nicio pierdere de presiune datorită etanşării cu inel O pentru transmiterea sigură a lichidului de răcire
Fără vibraţii datorită conceptului de suport stabil, corelat fiecărei poziţii de prelucrare
Poziţie exactă a centrului prin înălţimea la centru uşor reglabilă într-un domeniu de +/- 0,5 mm
Date tehnice
Înălţimea cozii (h4)
26 mm
Înălţime (h2)
37 mm
Lungime (l6)
52 mm
Lungimea funcţională (l4)
83 mm
Codificare sculă (Codificare)
A2110-V25-26L-083-P
Lăţime (b1)
43 mm
Lăţimea radială (b2)
30 mm
Lăţimea funcţională (b3)
17 mm
Greutatea (Greutate)
1,4 kg
Diametrul cozii (d1)
VDI25
Lungime diametru exterior 1 (B1)
52 mm
Lungime în consolă (B3)
80 mm
Cantitate rezerve de reascuţire (B4)
131 mm
Lungime funcţională (B71)
83 mm
Înălţime de funcţionare (B72)
21,4 mm
Lăţime funcţională (B73)
38 mm
Înălţime totală (B81)
74 mm
Lăţime totală (B91)
73 mm
Coadă, pe partea maşinii (C11)
ZYV
Formă adaptor, pe partea maşinii (C12)
1
Variantă de adaptor, pe partea maşinii (C14)
9
Tip de preluare, pe partea maşinii (C15)
5
Mărime adaptor, pe partea maşinii (C2)
250
Diametru de prindere, pe partea maşinii (C3)
25 mm
Lungime coadă (C4)
48 mm
Coadă, pe partea piesei (C51)
PMW
Formă adaptor, pe partea piesei (C52)
1
Variantă de adaptor, pe partea piesei (C54)
9
Tip de preluare, pe partea piesei (C55)
5
Mărime adaptor pe partea piesei (C6)
260
Masă (greutate) (D7)
1,386 kg
Sensul de aşchiere (E1)
L
Poziţie unghiulară, adaptor, pe partea piesei (E2)
